STEEL Warping Torsion

Дополнительный модуль к RSTAB 8

Чем я могу вам помочь?

У вас есть вопросы о продуктах Dlubal или вам нужна помощь в выборе программного обеспечения для вашего проекта?

Со мной можно легко связаться, используя указанные ниже контакты.

Будем рады ответить на ваши вопросы!

Dipl.-Ing. (FH) Dipl.-Wirtschaftsing. (FH) Christian Stautner

Начальник отдела продаж

+49 9673 9203-0

[email protected] Задать вопрос

Цены

Расширение модуля
STEEL Warping Torsion

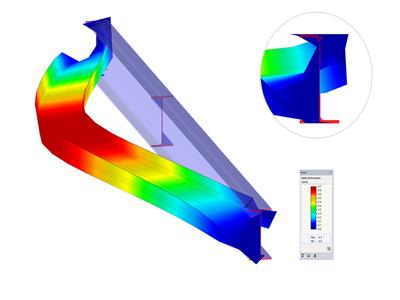

STEEL Warping Torsion - расширение дополнительных модулей STEEL EC3 и STEEL AISC. Это расширение выполняет анализ потери устойчивости плоской формы изгиба (крутильно-изгибной) стержней по методу второго порядка (P-Delta) с 7 степенями свободы и применением несовершенств, учитывая при этом собственные колебания.

Расчёт на изгибно-крутильную потерю устойчивости по методу второго порядка с 7 степенями свободы

Всего позиций: 3

Дополнительный модуль RF-/STEEL Plasticity для RFEM/RSTAB | Пластический расчёт сечений

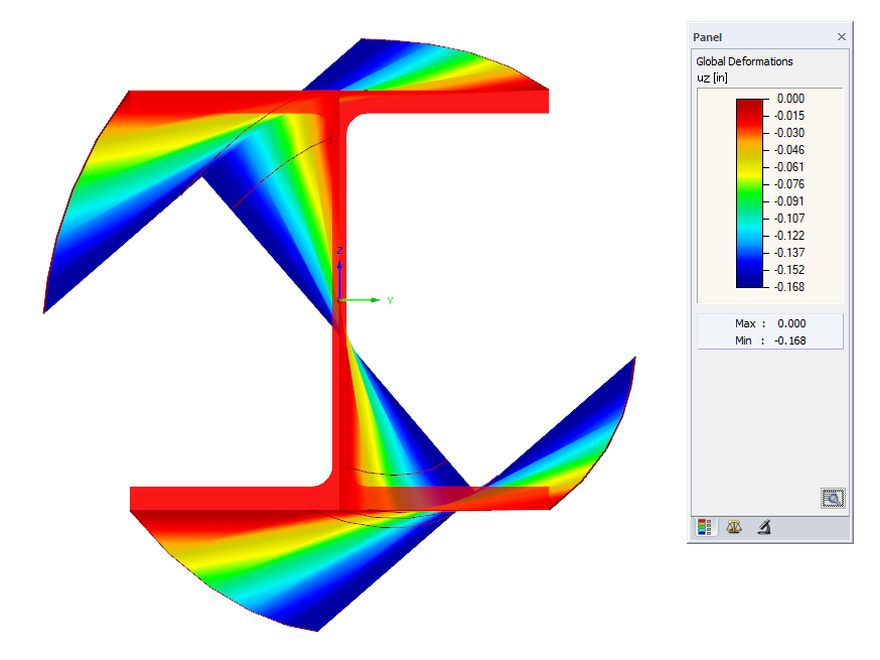

Общий расчет стальных стержней и расчет на кручение с депланацией по норме AISC 360-16 в программе RFEM

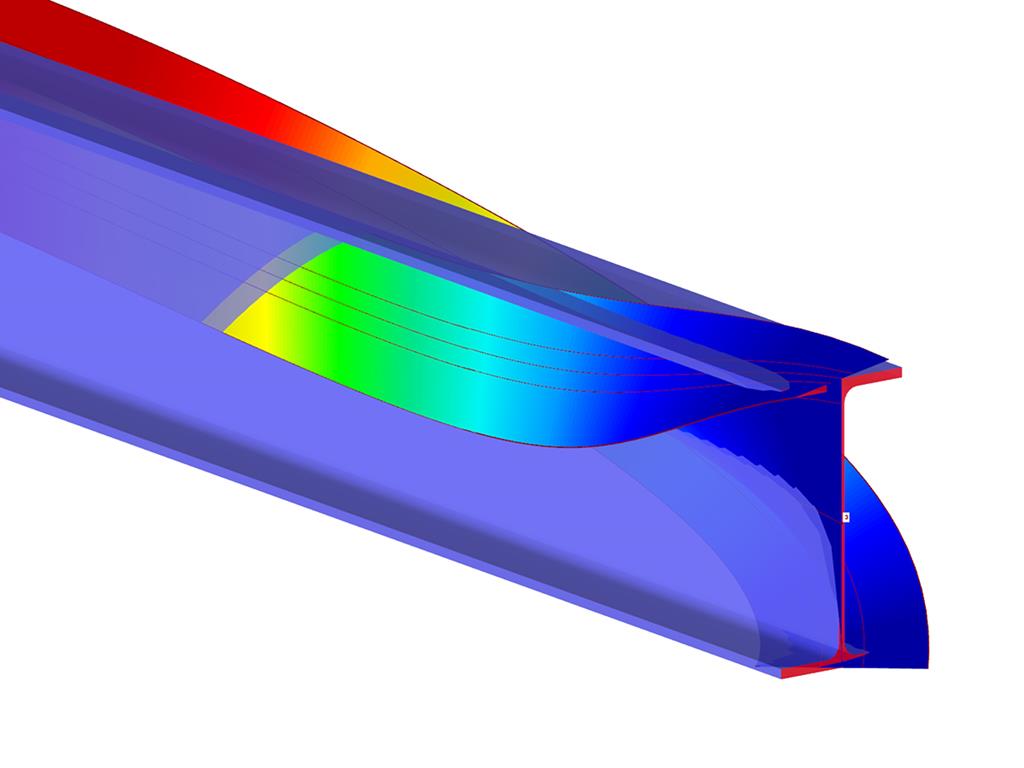

Расчет стержней на продольный изгиб с кручением по теории второго порядка с 7 степенями свободы

RF-/STEEL Warping Torsion | Характеристики

Применимо для стержней, заданных как блоки стержней
Отдельный решатель, учитывающий 7 направлений деформации (u_x, u_y, u_z,_φx,_φy,_φz, ω) или 8 внутренних сил (N, V_u, V_v, M_t,pri, M_t,sej, M_u, M_v, M_ω )
Нелинейный расчёт по методу второго порядка
Ввод несовершенств
Расчет коэффициентов критической нагрузки и форм потери устойчивости, а также визуализация (включая депланацию)
Интеграция в расчет стержней в дополнительных модулях RF-/STEEL AISC и RF-/STEEL EC3
Доступно для всех тонкостенных стальных сечений

Активация дополнительного модуля RF-/STEEL Warping Torsion в RF-/STEEL EC3

RF-/STEEL Warping Torsion | Ввод данных

Поскольку модуль RF-/STEEL Warping Torsion полностью интегрирован в модуль RF-/STEEL AISC и RF-/STEEL EC3, вводятся все данные так же, как и для обычного расчета в этих модулях. Нужно только выбрать опцию «Выполнить анализ депланации» в диалоговом окне «Подробности» во вкладке Кручение с депланацией (см. рисунок справа). В данном диалоговом окне можно также задать максимальное количество итераций.

Расчет на кручение с депланацией выполняется для блоков стержней в RF-/STEEL AISC и RF-/STEEL EC3. Вы можете задать для них граничные условия, такие как узловые опоры или высвобождения на концах стержней.
Кроме того, можно указать несовершенства для нелинейного расчета.

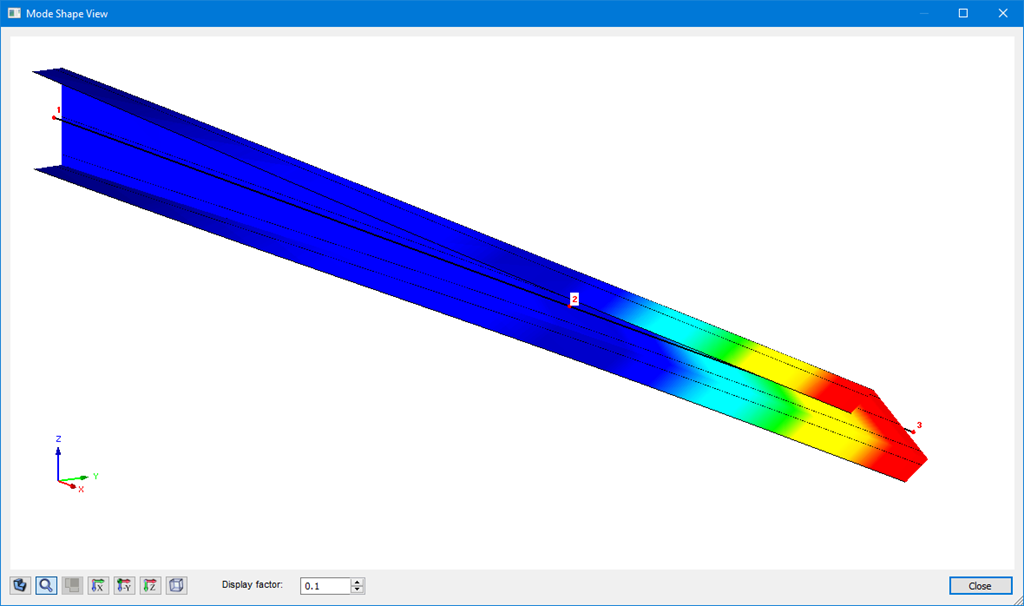

Darstellung der Querschnittsverwölbung eines U-Profiles

RF-/STEEL Warping Torsion | Результаты

Результаты расчета деформаций при кручении отображаются в модулях RF-/STEEL AISC и RF-/STEEL EC3 обычным образом. Кроме прочих результатов, соответствующие окна результатов включают в себя также предельные значения искривления и кручения, внутренние силы и сводки расчета.

Графическое отображение формы колебаний (вкл. депланации) позволяет реально оценить поведение конструкции при потере устойчивости.
