RS-BEWEG: Lastfallgenerierung aus Wanderlasten

Zusatzmodul für RSTAB 8

Wie kann ich Ihnen helfen?

Sie haben Fragen zu Dlubal-Produkten oder benötigen Unterstützung bei der Auswahl für Ihr Projekt?

Sie können mich einfach über die unten angegebenen Kontaktmöglichkeiten erreichen.

Ich freue mich darauf, von Ihnen zu hören!

Dipl.-Ing. (FH) Dipl.-Wirtschaftsing. (FH) Christian Stautner

Head of Sales

+49 9673 9203-0

[email protected] Individuelle Frage stellen

Preise

RSTAB 8-Zusatzmodul RSBEWEG

Das Zusatzmodul RSBEWEG erzeugt Lastfälle aus den verschiedenen Stellungen beweglicher Lasten wie z. B. Kranen oder Fahrzeugen auf Brücken. Bei der Generierung kann auch eine einhüllende Ergebniskombination angelegt werden.

Die Eingabe beschränkt sich auf zwei Masken. Damit ist in Verbindung mit der schnellen Lastfallgenerierung für RSTAB ein spürbarer Zeitgewinn gewährleistet.

Lastfallgenerierung für Stäbe und Stabzüge aus Wanderlaststellungen

Gesamtanzahl: 4

RFEM/RSTAB-Zusatzmodul RF-BEWEG/RSBEWEG | Lastfallgenerierung für Stäbe aus Wanderlaststellungen

RF-BEWEG/RSBEWEG | Leistungsmerkmale

Generierung von bis zu 9.999 Lastfällen aus den Positionen einer Wanderlast
Parametrisierte Laststellungen für verschiedene Einzel- und Streckenlasten
Zusammenfassung mehrerer Wanderlasten in einem Generierungsfall
Möglichkeit, Lasten in bereits vorhandenen RFEM/RSTAB-Lastfällen zu ergänzen
Generierung einer Ergebniskombination zur Ermittlung der ungünstigsten Laststellung
Möglichkeit, Lastbilder für die Verwendung in anderen Strukturen zu speichern

RF-BEWEG/RSBEWEG | Eingabe

Die von der Last befahrenen Stabzüge werden grafisch im RFEM/RSTAB-Modell ausgewählt. Es bereitet kein Problem, einen Stabzug gleichzeitig mit verschiedenen Lasttypen zu belegen.

Über die Angabe der ersten Laststellung kann das Auffahren einer Last auf den Stabzug genau abgebildet werden. Ebenso lässt sich festlegen, ob eine mehrgliedrige Wanderlast über das Ende des Stabzuges hinaus fahren kann (Brücke) oder nicht (Kranbahn).

Die Schrittweite der einzelnen Laststellungen steuert die Anzahl der Lastfälle, die für RFEM/RSTAB erzeugt werden. Es lassen sich auch Lasten zu bereits existierenden RFEM/RSTAB-Lastfällen hinzufügen, sodass keine zusätzliche Überlagerung erforderlich ist. Als Lasttypen sind Einzel-, Linien-, Trapezlasten, Lastpaare und mehrere gleichartige Einzellasten möglich.

Diese lassen sich sowohl in lokale als auch globale Richtungen ansetzen. Der Lasteintrag kann auf die wahre Stablänge oder die Projektion in eine globale Richtung bezogen werden.

RF-BEWEG/RSBEWEG | Generierung

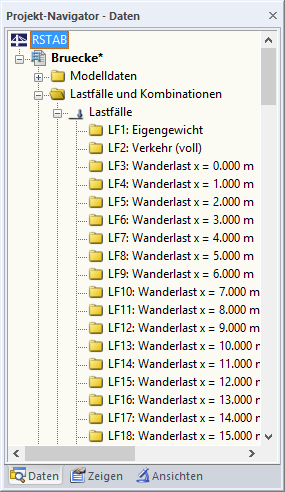

Die diversen Lastfälle lassen sich mit einem einzigen Mausklick erzeugen. Am Ende der Generierung werden die Nummern der erstellten Lastfälle und Ergebniskombinationen zur Information angezeigt.

RF-BEWEG/RSBEWEG | Ergebnisse

RF-BEWEG/RSBEWEG besitzt keine Ergebnismasken: Die Kontrolle der erzeugten Lastfälle mit den enthaltenen Lasten erfolgt in RFEM/RSTAB. Die Bezeichnungen der einzelnen Wanderlaststellungen werden aus der jeweiligen Lastschrittnummer erzeugt.

Diese können in RFEM/RSTAB auch durch andere Lastfallbezeichnungen ersetzt werden. Alle Tabelleneingaben lassen sich nach MS Excel exportieren.
