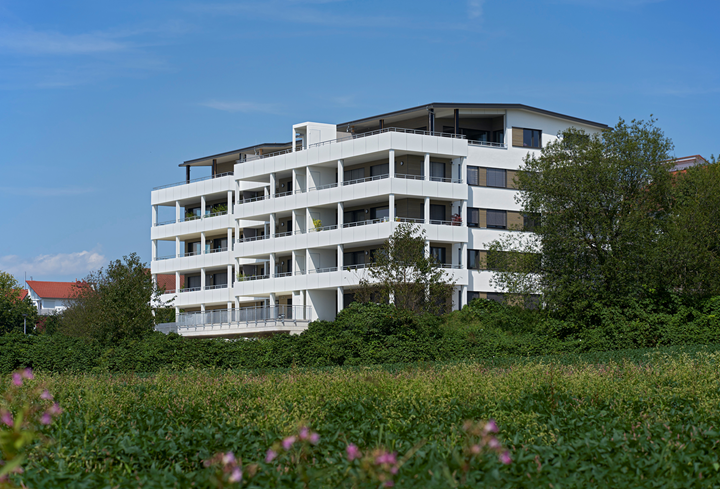

Das in umweltfreundlicher Holzbauweise errichtete Mehrgenerationenhaus mit Seeblick wurde als Passivhaus konzipiert. Unter anderem für die statische Berechnung war der Dlubal-Kunde Pirmin Jung Ingenieure aus Sinzig verantwortlich.
Konstruktion und Bemessung
Der fünfgeschossige Holzbau ist ca. 45 m lang und etwa 23 m breit und bietet auf insgesamt 2.200 m² Platz für 19 Wohnungen. Der verglaste Eingangsbereich im Mittelteil erschließt die beiden nicht symmetrischen Wohntrakte.
Die Gründung besteht aus einer 25 cm dicken Stahlbetonbodenplatte. Im Kellergeschoss, ebenfalls aus Stahlbeton, befinden sich Abstell-, und Haustechnikräume sowie eine Tiefgarage. Darauf wurde der 15,80 m hohe Holzbau gesetzt.
Die Gebäudehülle besteht aus Holztafelbauelementen, die Innenwände teilweise aus 10 cm dickem, fünflagigem Brettsperrholz, teilweise aus Holztafelelementen. Bei den Geschossdecken setzte man auf ein Holz-Beton-Verbundsystem. Auf 12 cm dicke Brettsperrholzplatten wurde bauseitig 14 cm schnell abbindender Aufbeton gegossen. Die Gebäudeaussteifung erfolgt ausschließlich durch den Holzbau, das heißt durch die Wohnungstrennwände und die Holz-Beton-Verbunddecken.

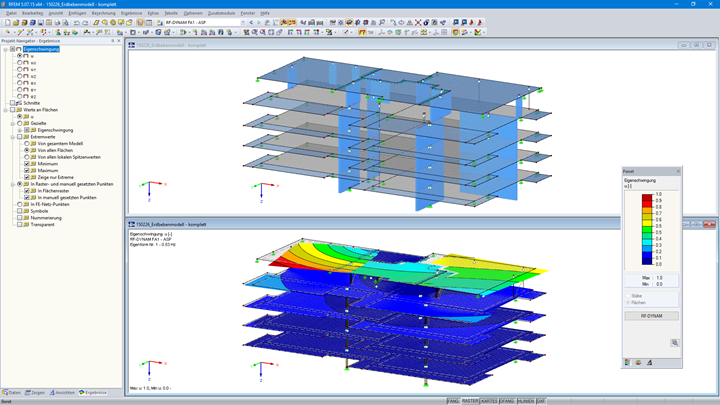

Da die Bodenseeregion zur Erdbebenzone 2 gehört, musste das Ingenieurbüro Pirmin Jung das 3D-Modell in RFEM auch für den Lastfall Erdbeben bemessen. Dabei kam in RF-DYNAM das Antwortspektren-Verfahren zum Einsatz. „Damit konnten die anzuschließenden Kräfte exakt berechnet werden, was zu einer wirtschaftlicheren Lösung gegenüber dem gemeinhin eingesetzten Ersatzkraftverfahren beigetragen hat“, so die Ingenieure von Pirmin Jung.
| Statik, Wärmeschutz, Energiebilanzierung, Bauakustik | Pirmin Jung Ingenieure Sinzig www.pirminjung.de |
| Bauherr, Bauträger, Generalunternehmer, Werkplanung, Herstellung, Montage | Müllerblaustein Holzbau GmbH Blaustein www.muellerblaustein.de |
| Architekt | Ecorumi Friedrichshafen www.ecorumi.de |
