Casa pasiva de madera de cinco plantas en Friedrichshafen, Alemania

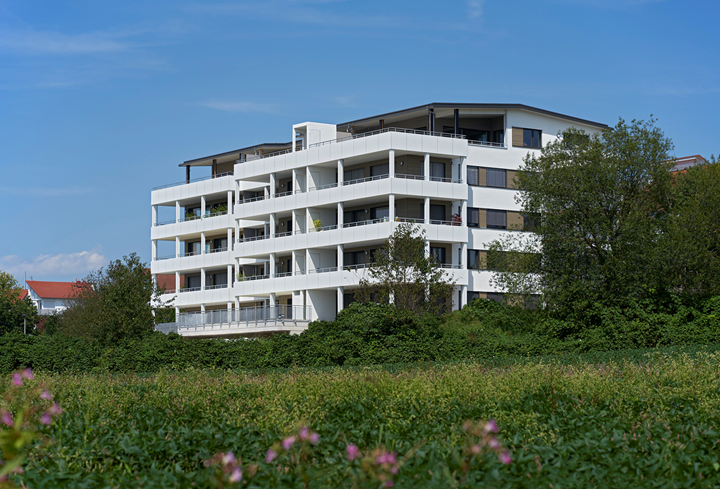

La casa multigeneracional con vista al lago se construyó como una estructura de madera respetuosa con el medio ambiente y se diseñó como una casa pasiva.

La oficina de ingeniería Pirmin Jung Deutschland GmbH, cliente de Dlubal Software, estuvo a cargo del análisis estructural, entre otras cosas.

La casa multigeneracional con vista al lago se construyó como una estructura de madera respetuosa con el medio ambiente y se diseñó como una casa pasiva. La oficina de ingeniería Pirmin Jung Deutschland GmbH, cliente de Dlubal Software, estuvo a cargo del análisis estructural, entre otras cosas.

Estructura y dimensionamiento estructural

Con una longitud de 47,6 metros y un ancho de aproximadamente 23 metros, la estructura de madera de cinco pisos proporciona un espacio total de 26,910 pies cuadrados para 19 apartamentos. El área de entrada acristalada en la parte central conecta dos partes residenciales asimétricas del edificio.

La cimentación se compone de una losa de hormigón armado de 25 cm de espesor. El sótano también está hecho de hormigón armado e incluye trasteros, salas de equipamiento del edificio y aparcamientos subterráneos. Por encima de la estructura de hormigón se encuentra la estructura de madera de 15,8 m de altura.

La envolvente del edificio consta de paneles de madera; las paredes interiores están hechas en parte de madera laminada de 3 15/16 pulgadas de espesor con cinco capas y en parte de paneles de madera. Las losas del forjado se componen de un sistema mixto de madera y hormigón. Sobre los paneles de madera contralaminada de 12 cm de espesor, se vertió in situ una capa de hormigón de fraguado rápido con un espesor de 14 cm. La armadura del edificio comprende exclusivamente la estructura de madera; es decir, los tabiques entre las viviendas y las losas mixtas de madera y hormigón.

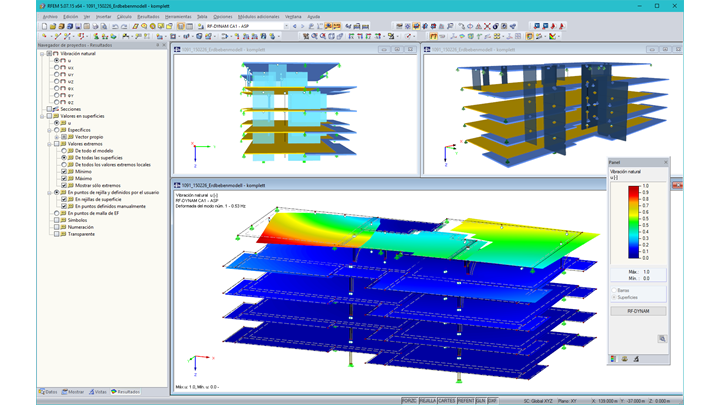

Dado que la región del lago de Constanza se encuentra en la zona sísmica 2, la oficina de ingeniería Pirmin Jung también tuvo que analizar el caso de carga sísmica en el modelo 3D en RFEM. Para ello, se utilizó el método del espectro de respuesta en RF-DYNAM Pro. "Dado que las fuerzas conjuntas se podían calcular con exactitud, contribuyó a una solución más rentable en comparación con el método de fuerza resultante comúnmente utilizado", dicen los ingenieros de Pirmin Jung.

Ingeniería estructural Pirmin Jung Ingenieros
Sinzig
www.pirminjung.de
Inversor, Promotor, Contratista General, Planificación, Producción, Montaje Müllerblaustein Holzbau GmbH
Bluestone
www.muellerblaustein.de
Arquitecto Ecorumi
Friedrichshafen, Alemania
www.ecorumi.de


Especificaciones del proyecto

Datos del modelo

Número de nudos 212
Número de líneas 222
Número de barras 55
Número de superficies 40
Número de casos de carga 3
Número de combinaciones de carga 2
Número de combinaciones de resultados 1
Peso completo 893.708 t
Dimensiones (métricas) 40,500 x 20,802 x 15,680 m
Dimensiones (imperiales) 132.87 x 68.25 x 51.44 feet
Versión del programa 5.07.15
