Пятиэтажный пассивный дом в Фридрихсхафене, Германия

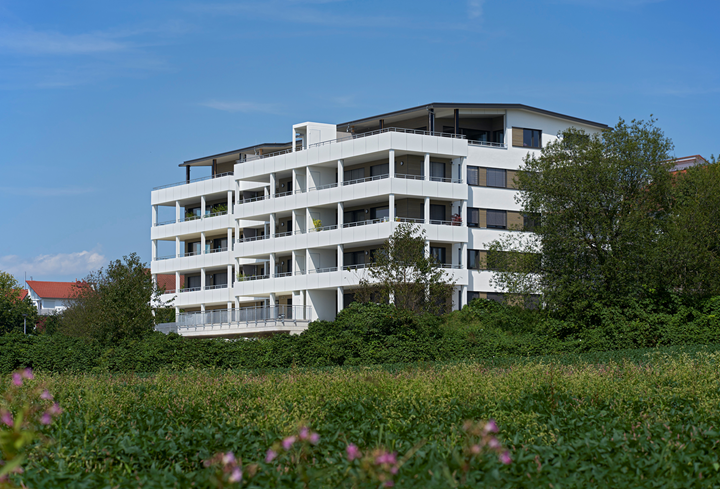

Многопоколенческий дом с видом на озеро был построен как экологически чистая деревянная конструкция и спроектирован как пассивный дом.

За расчет конструкций отвечало, в частности, инженерное бюро Pirmin Jung Deutschland GmbH, заказчик компании Dlubal Software.

Многопоколенческий дом с видом на озеро был построен как экологически чистая деревянная конструкция и спроектирован как пассивный дом. За расчет конструкций отвечало, в частности, инженерное бюро Pirmin Jung Deutschland GmbH, заказчик компании Dlubal Software.

Конструкция и расчет

Пятиэтажная деревянная конструкция длиной 147,6 футов и шириной около 75,5 футов обеспечивает общую площадь в 26 910 футов² для 19 квартир. Застекленная входная зона в центральной части соединяет две несимметричные жилые части здания.

Фундамент состоит из железобетонной плиты перекрытия толщиной 25 см. Цокольный этаж также выполнен из железобетона и включает в себя складские помещения, технические помещения и подземные автостоянки. Над бетонной конструкцией находится деревянная конструкция высотой 15,8 м.

Оболочка здания состоит из деревянных панелей; внутренние стены частично сделаны из клееного бруса толщиной 3 15/16 дюйма с пятью слоями, а частично из деревянных панелей. Плиты перекрытия сделаны из композитной системы из дерева и бетона. На поперечно-клееные деревянные панели толщиной 12 см был залит слой быстросхватывающегося бетона толщиной 14 см. Арматура здания состоит исключительно из деревянных конструкций; то есть перегородки между квартирами и композитные плиты из дерева и бетона.

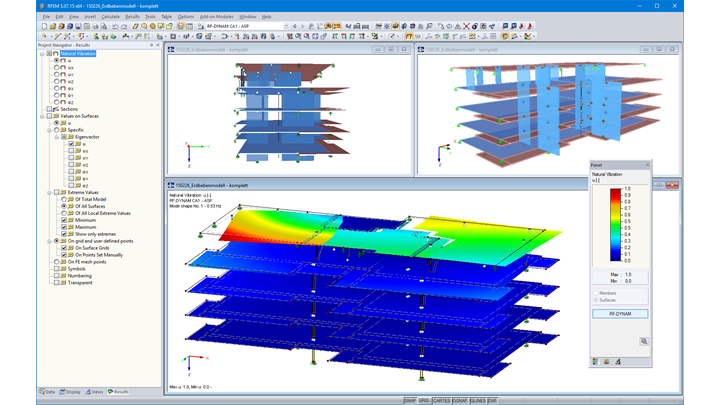

Поскольку регион Боденского озера расположен в зоне землетрясения 2, инженерное бюро Пирмин Юнг также должно было проанализировать случай землетрясения на 3D-модели в RFEM. Для этого использовался метод спектра отклика в RF-DYNAM Pro. «Поскольку совместные силы можно было точно рассчитать, это способствовало более экономичному решению по сравнению с обычно используемым методом равнодействующих сил», - говорят инженеры Пирмина Юнга.

Строительное проектирование Pirmin Jung Engineers
Синциг
www.pirminjung.de
Инвестор, Девелопер, Генеральный подрядчик, Проектирование, Производство, Монтаж Müllerblaustein Holzbau GmbH
Bluestone
www.muellerblaustein.de
Архитектор Ecorumi
Фридрихсхафен, Германия
www.ecorumi.de


Спецификации проекта

Данные о модели

Количество узлов 212
Количество линий 222
Количество стержней 55
Количество поверхностей 40
Количество загружений 3
Количество сочетаний нагрузок 2
Количество расчетных сочетаний 1
Общий вес 893,708 t
Размеры (метрические) 40,500 x 20,802 x 15,680 m
Размеры (имперские) 132.87 x 68.25 x 51.44 feet
Версия программы 5.07.15
