Многопоколенный дом с видом на озеро был построен как экологически чистая деревянная конструкция и спроектирован как пассивный дом. За расчет конструкций отвечала, в частности, инженерная фирма Pirmin Jung Deutschland GmbH, заказчик компании Dlubal Software.
Расчет конструкций, теплоизоляция, энергетический баланс, архитектурная акустика
Pirmin Jung Ingenieure
Зинциг, Германия
www.pirminjung.de

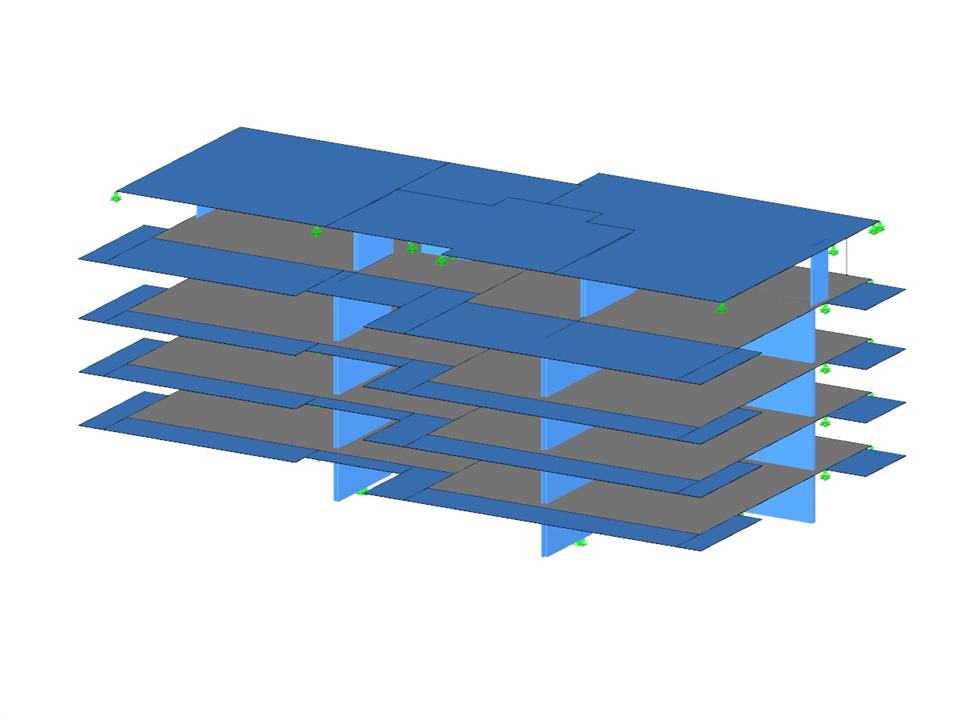

3D-модель (© Pirmin Jung Ingenieure)
Пятиэтажный деревянный пассивный дом
Количество узлов | 212 |
Количество линий | 222 |
Количество стержней | 55 |
Количество поверхностей | 40 |
Количество загружений | 3 |
Количество сочетаний нагрузок | 2 |
Количество расчетных сочетаний | 1 |
Общий вес | 893,708 t |
Размеры (метрические) | 40,500 x 20,802 x 15,680 m |
Размеры (имперские) | 132.87 x 68.25 x 51.44 feet |
Версия программы | 5.07.15 |
