Pětipodlažní dřevěný pasivní dům

Ekologicky šetrná dřevěná konstrukce vícegeneračního bytového domu s výhledem na jezero je koncipována jako pasivní dům. Společnost Pirmin Jung z německého Sinzigu, zákazník společnosti Dlubal Software, byla kromě jiného zodpovědná také za statické výpočty.

Konstrukce a posouzení

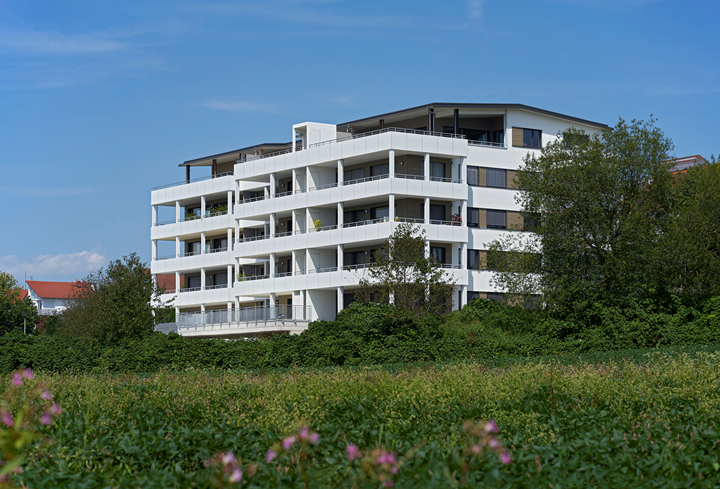

Pětipatrová dřevostavba je 45 m dlouhá a 23 m široká a na prostoru o celková výměře 2 200 m² se nachází 19 bytů. Prosklený vstupní prostor domu v prostřední části spojuje dvě nesouměrná obytná křídla budovy.

Základny jsou na železobetonové základové desce o tloušťce 25 cm. V suterénu, rovněž ze železobetonu, se nacházejí sklepy, technické místnosti a podzemní garáž. Nad suterénem pak byla vybudována 15,8 m vysoká dřevěná konstrukce domu.

Plášť budovy tvoří dřevěné desky; vnitřní stěny sestávají částečně z pětivrstvého křížem lepeného dřeva o tloušťce 10 cm a částečně z dřevěných panelů. Stropní desky tvoří kompozitní systém ze dřeva a betonu. Na křížem lepené dřevěné desky o tloušťce 12 cm se vylila 14cm vrstva rychleschnoucího betonu. Ztužení budovy zajišťuje výhradně dřevěná konstrukce, tedy dělící stěny mezi jednotlivými byty a kompozitní dřevobetonové desky.

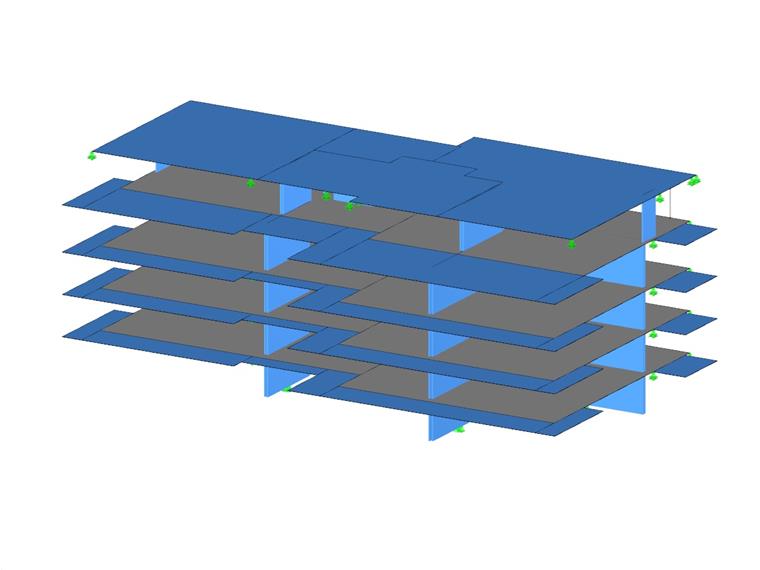

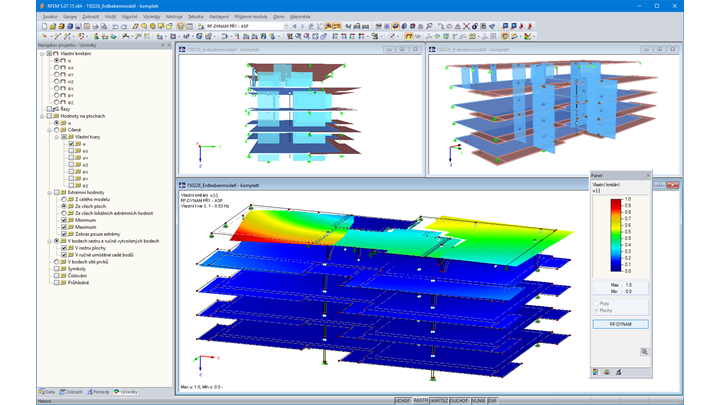

Oblast Bodamského jezera se nachází v seizmické zóně 2, proto byl 3D model budovy v programu RFEM posouzen na zatěžovací stav zemětřesení. Dynamická analýza za použití analýzy spektra odezvy proběhla v programu RF‑DYNAM. „Tímto způsobem jsme dosáhli přesného výpočtu působících sil, což přispělo k hospodárnějšímu řešení v porovnání s běžně používanou metodou náhradního zatížení,” říkají inženýři ze společnosti Pirmin Jung.
