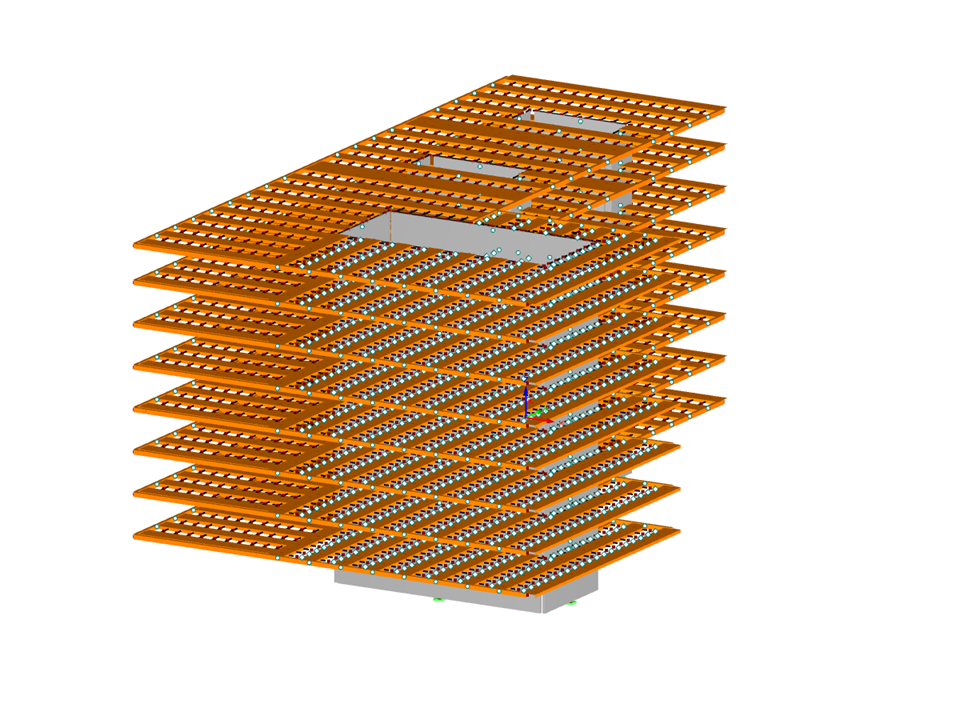

Stavba „Krokodýl“ v rozvíjející se čtvrti Lokstadt ve Winterthuru, Švýcarsko
Statický výpočet (dřevěná konstrukce):
Timbatec Holzbauingenieure Schweiz AG
www.timbatec.com
Budova ze dřeva a betonu
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
| Počet uzlů | 7260 |
| Počet prutů | 10816 |
| Počet zatěžovacích stavů | 14 |
| Počet kombinací zatížení | 2 |
| Počet kombinací výsledků | 3 |
| Celková hmotnost | 1570,863 t |
| Rozměry (metrické) | 31,000 x 51,035 x 24,850 m |
| Rozměry (imperiální) | 101.71 x 167.44 x 81.53 feet |
| Verze programu | 8.26.02 |
