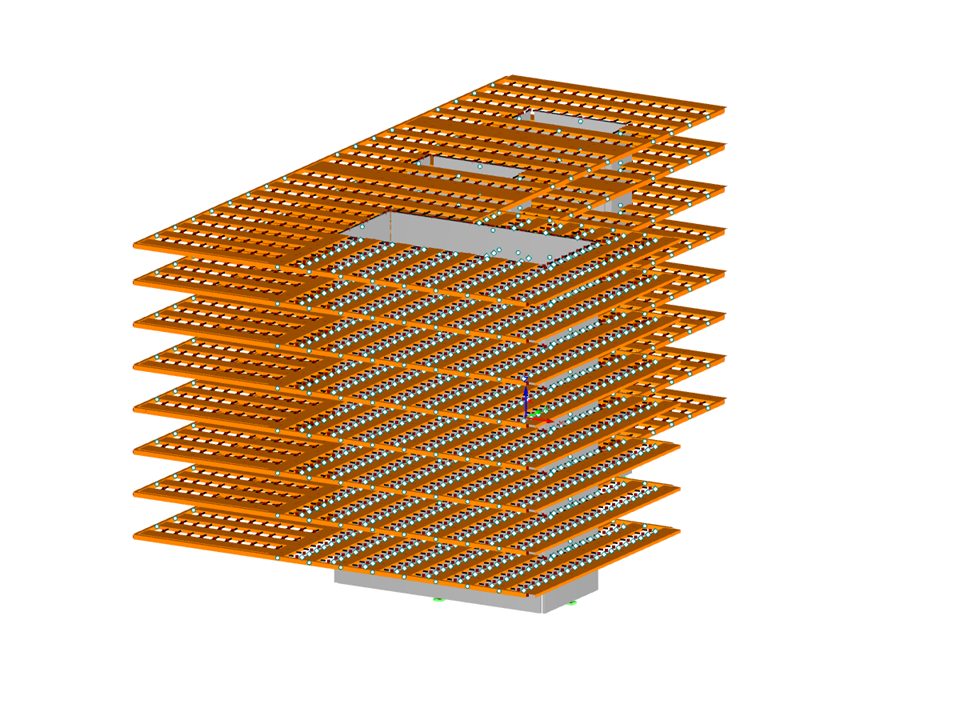

O modelo descreve uma casa inovadora composta por madeira e betão, conhecida como "Crocodile", situada no desenvolvimento da área Lokstadt em Winterthur, Suíça. Materiais modernos, como madeira laminada colada e madeira laminada cruzada, são utilizados. Foi contratada a Timbatec Holzbauingenieure Schweiz AG para a construção em madeira, © Timbatec Holzbauingenieure Schweiz AG. As informações detalhadas apoiam análises de material e construção bem fundamentadas.
5 estrelas | ||
4 estrelas | ||
3 estrelas | ||
2 estrelas | ||
1 estrela |
Edifício Crocodilo em Lokstadt, Winterthur
Número de nós | 7260 |
Número de barras | 10816 |
Número de casos de carga | 14 |
Número de combinações de cargas | 2 |
Número de combinações de resultados | 3 |
Peso total | 1570,863 t |
Dimensões (métricas) | 31,000 x 51,035 x 24,850 m |
Dimensões (imperial) | 101.71 x 167.44 x 81.53 feet |
Versão do programa | 8.26.02 |


O objetivo deste artigo técnico é realizar um dimensionamento de acordo com o método geral de dimensionamento do Eurocódigo 2 utilizando um exemplo de um pilar de betão armado.



No módulo Dimensionamento de alumínio, pode considerar uma redução local da resistência na ZTA devido a soldaduras transversais no dimensionamento de acordo com a EN 1999-1-1.
Além disso, o módulo Secções efetivas no RSECTION permite calcular a secção efetiva tendo em consideração a soldadura transversal de acordo com a EN 1999-1-1.

A configuração de estado limite de utilização permite ajustar vários parâmetros de dimensionamento das secções. A condição da secção aplicada para a verificação da deformação e largura da fenda pode ser controlada aqui.
As seguintes configurações podem ser ativadas:
- Estado fendilhado calculado a partir da carga associada
- Estado fendilhado determinado como envolvente de todas as situações de cálculo SLS
- Estado de fendilhação independente da carga

No separador "Apoios de cálculo e flecha" em "Editar a barra", as barras podem ser segmentadas claramente utilizando janelas de entrada otimizadas. Dependendo dos apoios, aqui os limites de deformação para vigas em consola e vigas de vão único são utilizados automaticamente.
Ao definir o apoio de cálculo na direção correspondente no início e final da barra e nos nós intermédios, o programa reconhece automaticamente os segmentos e os comprimentos de segmentos com os quais a deformação permitida está relacionada. Também reconhece automaticamente se é uma viga ou uma consola utilizando os apoios de cálculo definidos. A atribuição manual, como nas versões anteriores (RFEM 5), já não é necessária.
Os comprimentos de referência na tabela podem ser alterados com a opção "Comprimentos definidos pelo utilizador". O comprimento de segmento correspondente é sempre utilizado por defeito. O comprimento de referência pode ser ajustado se divergir do comprimento de segmento (por exemplo, no caso de barras curvas).

Esta função também contribui para uma apresentação clara dos seus resultados. Os planos de recorte são planos de corte que pode colocar livremente no modelo. A área à frente ou por trás do respetivo plano será ocultada na visualização. Assim pode, por exemplo, apresentar os resultados numa intersecção ou num sólido de forma clara e organizada.
