586x

003726

2022-09-21

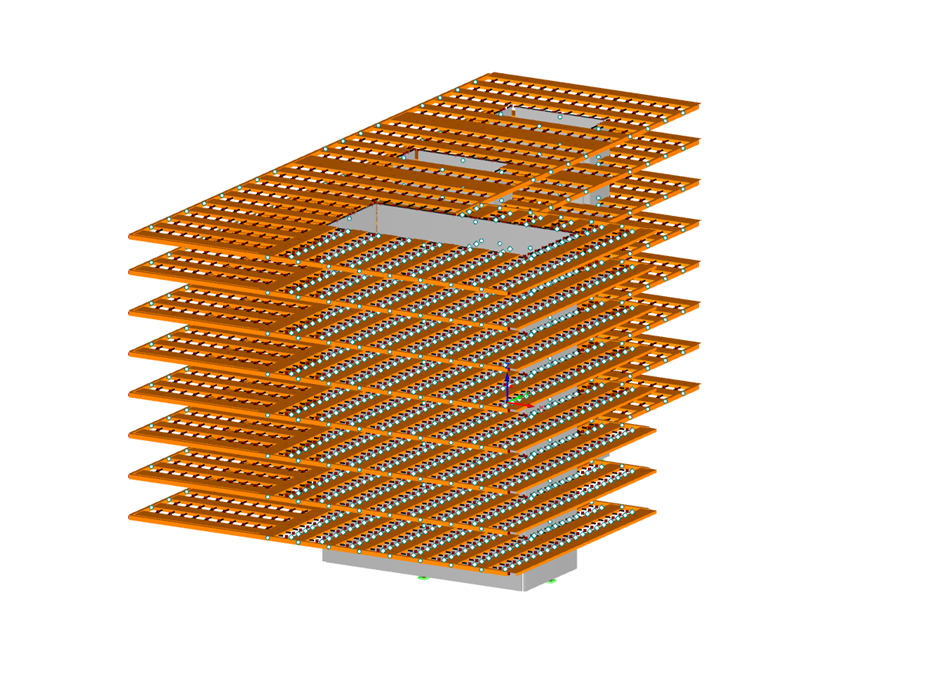

Częściowy model budynku mieszkalnego "Krokodil" w RSTAB (© Timbatec Holzbauingenieure Schweiz AG)

Budynek "Krokodil" na osiedlu Lokstadt w Winterthur, Szwajcaria

Inżynieria konstrukcyjna (konstrukcje drewniane):
Timbatec Holzbauingenieure Schweiz AG
www.timbatec.pl

Pręty

(0)

0 na 5 gwiazdek

5 gwiazdek		0
4 gwiazdki		0
3 gwiazdki		0
2 gwiazdki		0
1 gwiazdka		0

Budynek z drewna i betonu

Pobranie niemożliwe Projekt klienta/tylko widok

Liczba węzłów	7260
Liczba prętów	10816
Ilość przypadków obciążenia	14
Ilość KO	2
Liczba kombinacji wyników	3
Ciężar całkowity	1570,863 t
Wymiary (metryczne)	31,000 x 51,035 x 24,850 m
Wymiary (imperialne)	101.71 x 167.44 x 81.53 feet
Wersja programu	8.26.02

Zgłoś ten model 3D
