Neubau Multifunktions-Stadion in Uyo, Nigeria

• 3D Viewer | Google
• 3D Viewer | Babylon
• Virtuelle Realität

1171x

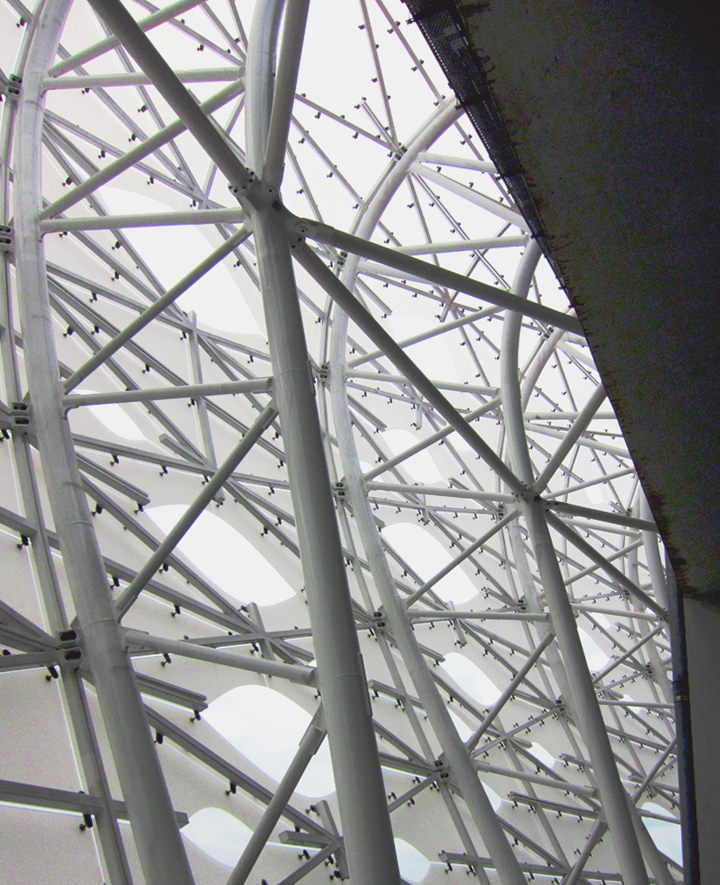

Tragkonstruktion aus Stahl für die Fassade

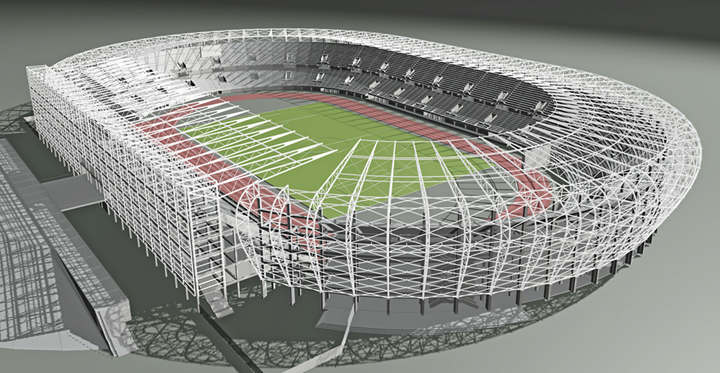

Die nachfolgenden Daten beziehen sich auf das Modell des Stadions (ohne VIP-Tribüne)

Länge: ca. 248 m | Breite: ca. 156 m | Höhe: ca. 24 m
Anzahl Knoten: 6.024 | Stäbe: 12.049 | Querschnitte: 37

Uyo ist die Hauptstadt des Bundesstaates Akwa Ibom im Süden Nigerias. In Uyo leben ca. 400.000 Einwohner.

Das Stahltragwerk wurde durch formTL mit Hilfe von RSTAB berechnet.

Konstruktion

Das Stadion besteht aus zwei eigenständigen Baukörpern. Zum einen aus der VIP-Tribüne und zum anderen aus den Kurven und der Gegengerade. Der VIP-Bereich ist ein gerader Riegel mit senkrechter Fassade, geraden Kragträgern und rechteckigen Fassadenplatten. Der übrige Teil der Stadionkonstruktion hat gebogene Kragträger und rautenförmige Fassadenplatten.

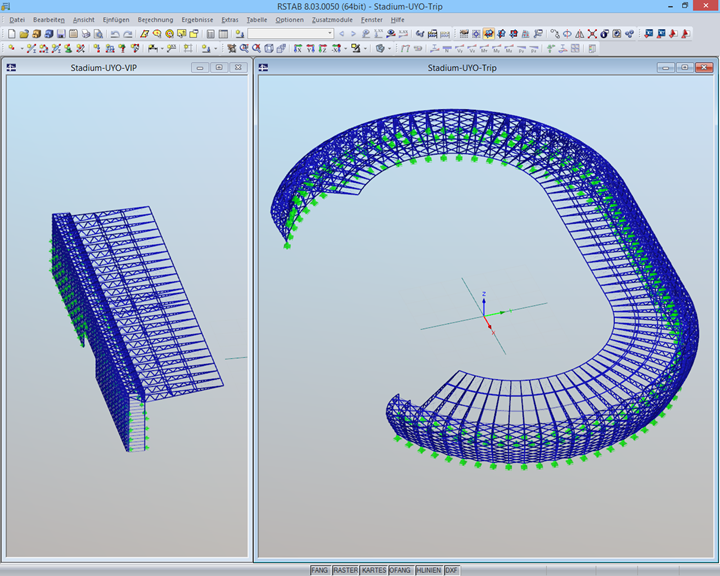

Das RSTAB-Modell der VIP-Tribüne besteht aus 4.610 Stäben, das Hauptmodell des Stadions umfasst 12.049 Stäbe. Die Kragträger der Dächer sind Rohrfachwerke aus Stahl S 355.

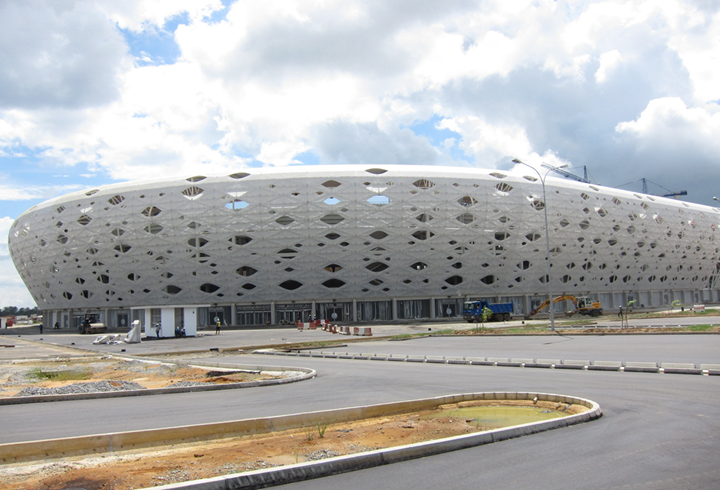

Die ornamentale Fassade wurde aus 15 mm dicken gegossenen Platten aus weißem Plexiglas hergestellt. Die punktgehaltenen Plexiglasplatten im Bereich der Bogenträger sind teilweise ausgeschnitten und bilden im Verbund ein Großmosaik. Als Dacheindeckung wurde Akustiktrapezblech verwendet.

Durch die Geometrie des Stadions sind die Sichtverhältnisse optimal. Zudem ist es so konzipiert, dass ideale Fluchtmöglichkeiten bei Notfällen garantiert sind.
