新建多功能体育馆，尼日利亚乌约

• 3D Viewer | Google
• 3D Viewer | Babylon
• 虚拟现实

1171x

幕墙钢结构

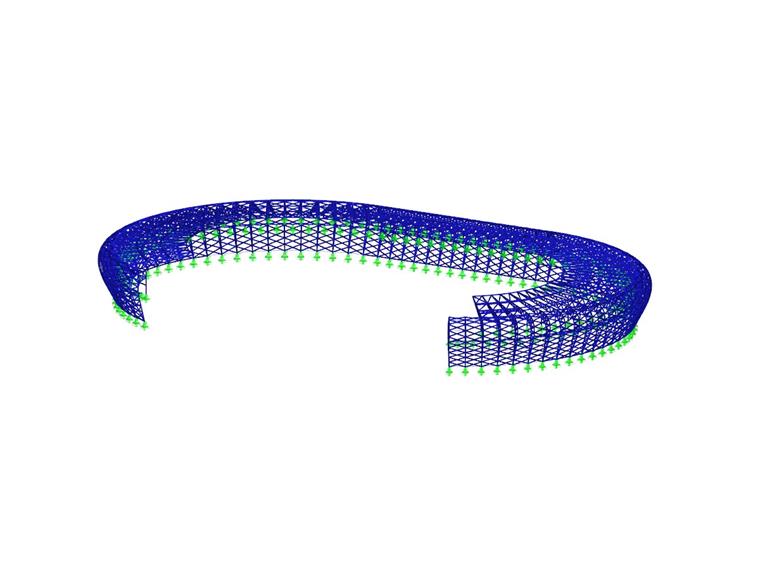

以下数据为体育场模型（无VIP框）

长度：约248 m |宽度：约156 m |高度：大约24 m
节点数：6024 | 杆件：12.049 |截面: 37

乌约是尼日利亚南部阿夸伊博姆州的首府。 这里大约有40万居民。

体育场的钢结构是使用RSTAB使用formTL进行计算的。

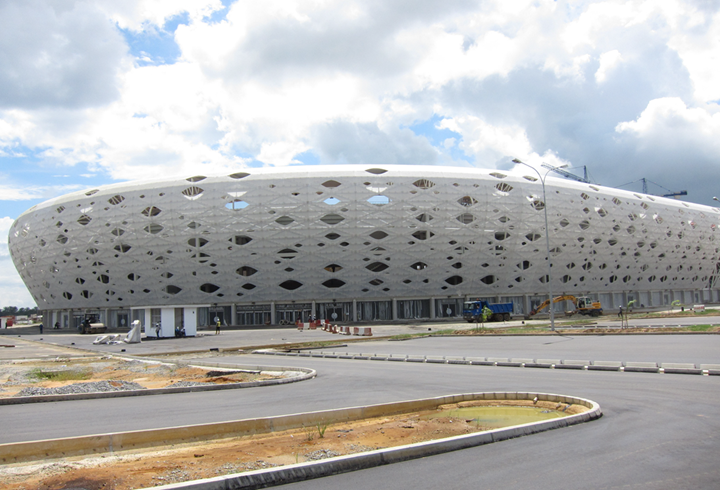

安装施工

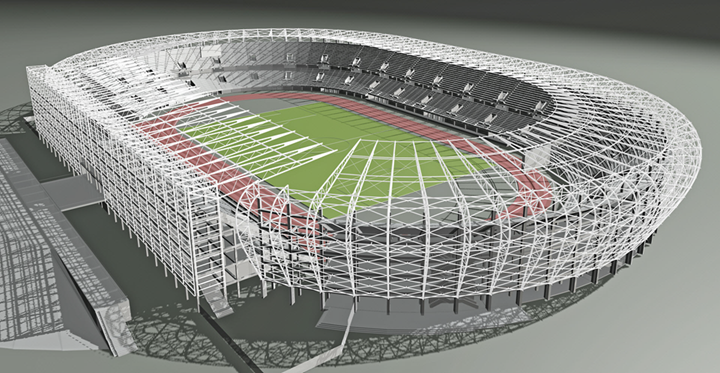

体育场由两个独立的钢结构组成。 一个是VIP盒子，另一个是圆角和一个直的。 贵宾区为直桁架结构，竖向梁，直悬挑梁和矩形外墙板。 体育场的另一部分由弯曲的悬臂梁和菱形的外墙板组成。

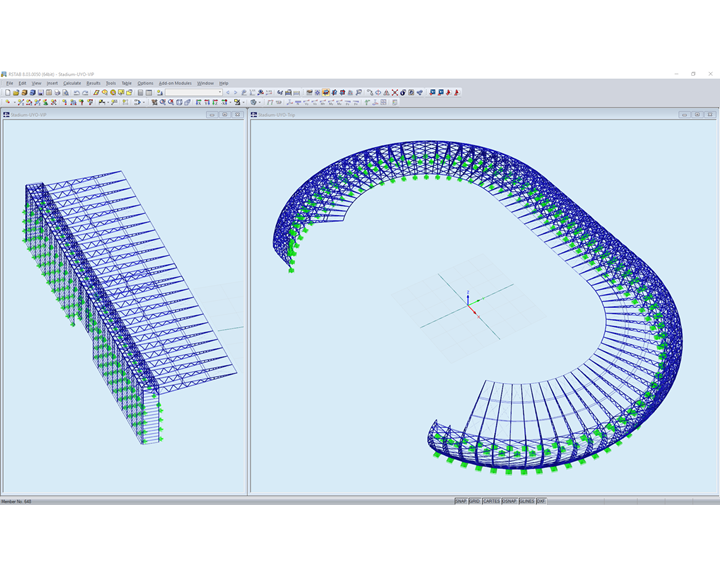

RSTAB模型的VIP盒包含4,610个杆件，主模型包含1,049个杆件。 悬臂梁是由钢S 355制成的管状桁架。

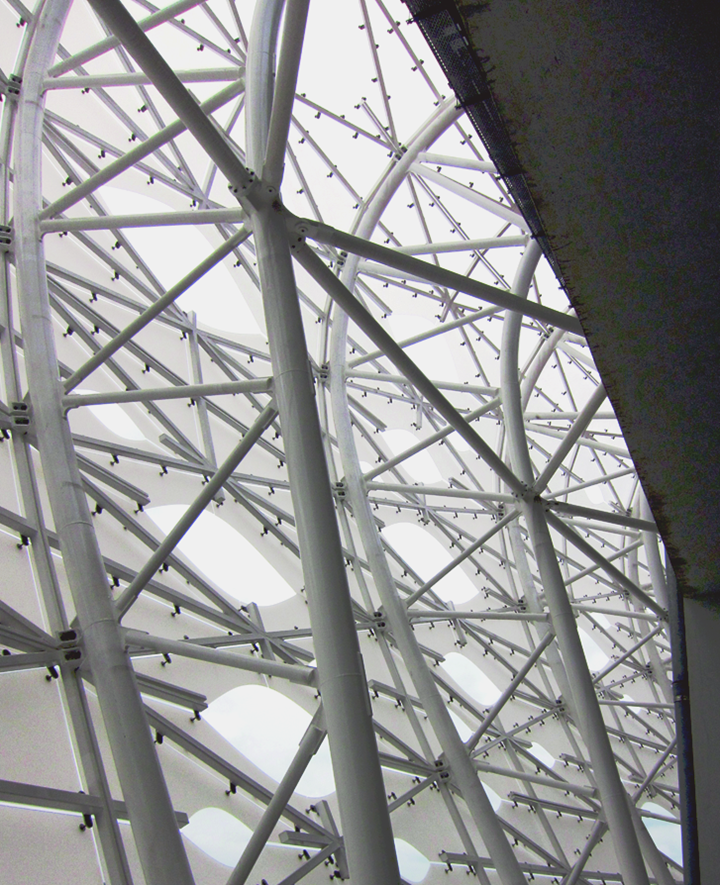

装饰性的外墙采用 0.52 英寸厚的白色有机玻璃浇铸板。 拱形梁附近的点状有机玻璃板被部分切割，并形成一个大的马赛克。 屋面采用了梯形板。

由于体育场的几何形状，可见性是最佳的。 此外，在紧急情况下保证了理想的逃生路线。
