Новый многофункциональный стадион в городе Уйо, Нигерия

• 3D Viewer | Google
• 3D Viewer | Babylon
• Виртуальная реальность

1171x

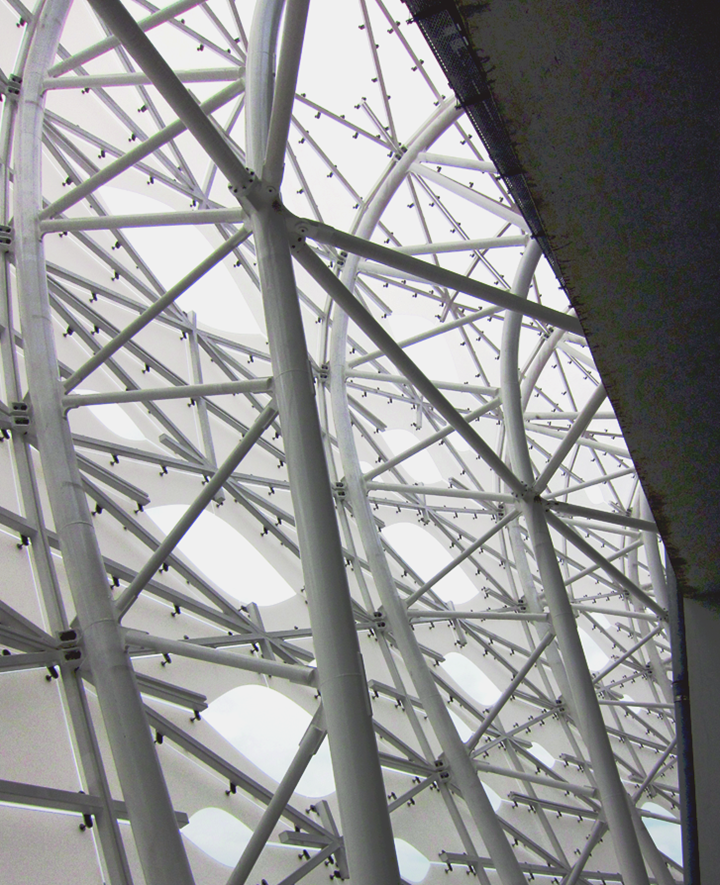

Опорная стальная конструкция фасада

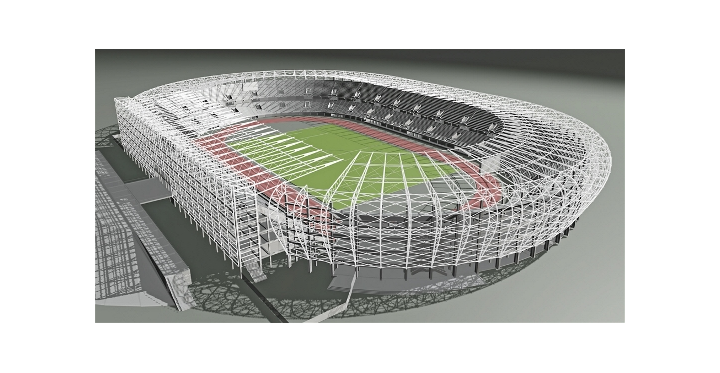

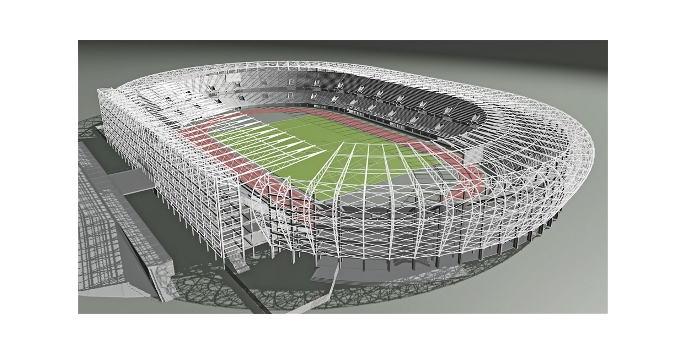

Следующие данные относятся к модели стадиона (без VIP-бокса)

Длина: прибл. 248 м | Ширина: прибл. 156 м | Высота: прибл. 24 м
Количество узлов: 6 024 | Стержни: 12 049 | Сечения: 37

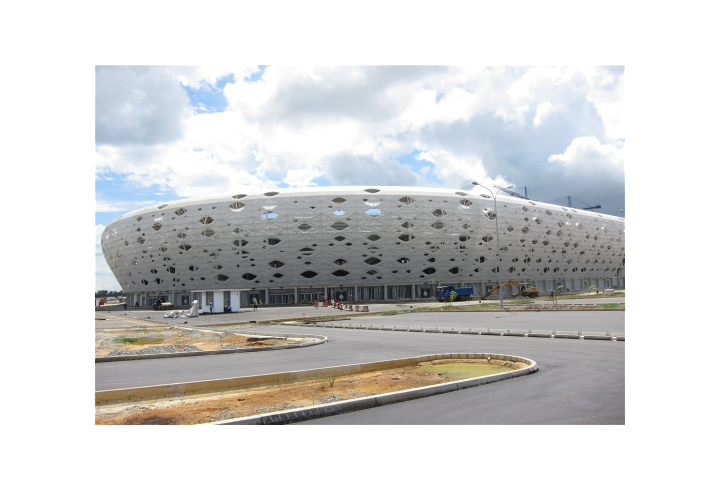

Город Уйо является столицей штата Аква Ибом в южной части Нигерии и насчитывает около 400 000 жителей, которые с удовольствием приняли строительство нового многофункционального стадиона.

Стальная конструкция стадиона была рассчитана компанией formTL в программе RSTAB.

Конструкция

Весь стадион состоит из двух отдельных конструкций, когда одна из них - это VIP-бокс, а вторая представляет собой оставшуюся часть стадиона с закругленными углами и прямой задней стенкой. VIP зона состоит из прямолинейной системы ферм с вертикальным фасадом, прямыми консольными балками и прямоугольными фасадными панелями, в то время как вторая часть конструкции стадиона сделана из изогнутых консольных балок и ромбоидальных фасадных панелей.

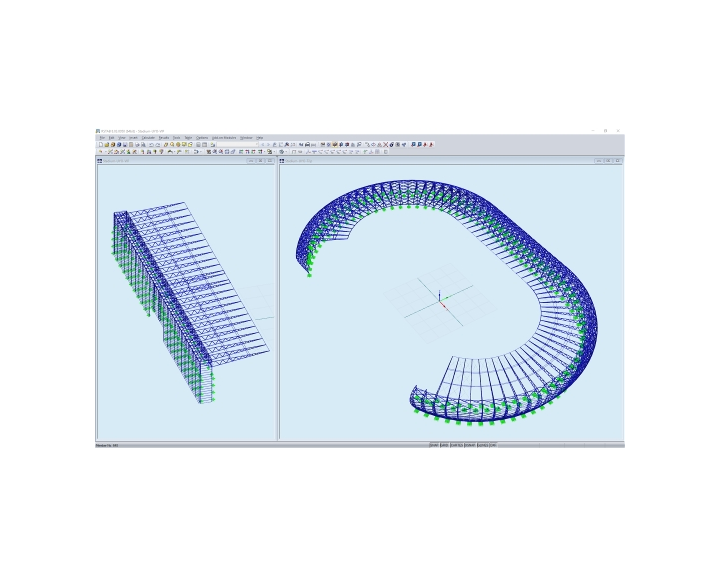

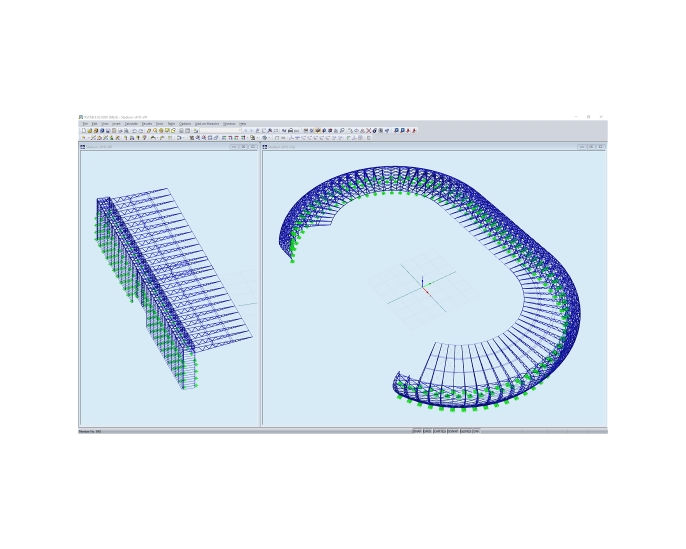

Модель VIP-бокса в программе RSTAB содержит в себе 4 610 стержней, а модель основного стадиона 12 049 стержней. Консольные балки перекрытия затем сделаны из трубчатых ферм из стали S 355.

Весь декоративный фасад ссостоит из литых пластин из белого плексигласа толщиной 15 мм. Поскольку точечные панели из плексигласа, находящиеся рядом с арочными балками, частично вырезаны, они образуют собой на фасаде большую мозаику. В качестве кровельного покрытия использовались акустические металлические профлисты.

Благодаря своей геометрии, предоставляет стадион оптимальную видимость всем зрителям. Кроме того, он спроектирован так, что на случай чрезвычайных ситуаций способен обеспечить идеальные пути эвакуации.
