Nový víceúčelový stadion ve městě Uyo, Nigérie

• 3D prohlížeč | Google
• 3D prohlížeč | Babylon
• Virtuální realita

1171x

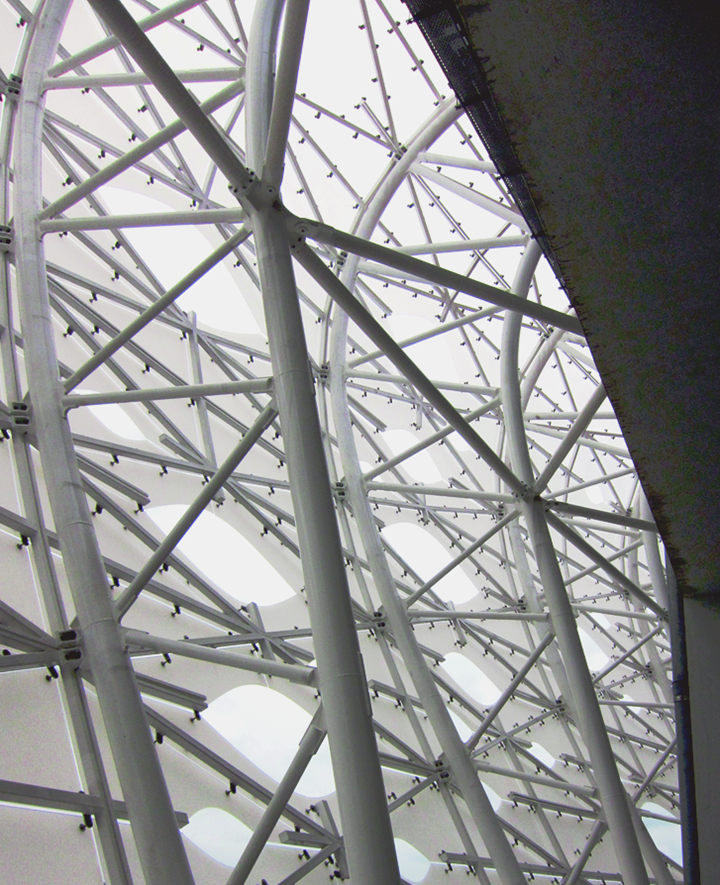

Ocelová nosná konstrukce pro fasádu

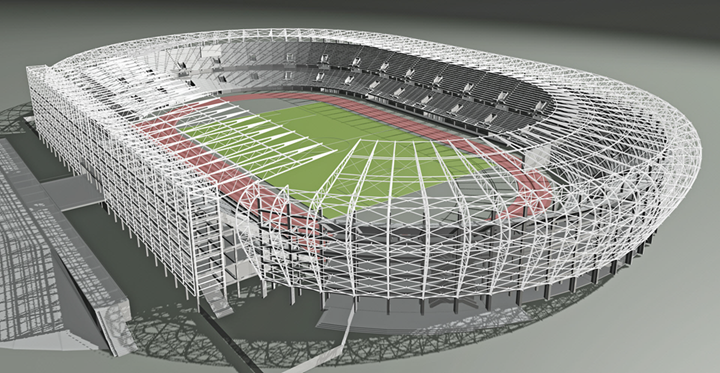

Následující údaje se vztahují k modelu stadionu (bez VIP tribuny)

Délka: ca. 248 m | Šířka: ca. 156 m | Výška: ca. 24 m
Počet uzlů: 6 024 | Pruty: 12 049 | Průřezy: 37

Uyo je hlavním městem oblasti Akwa Ibom v jižní Nigérii. Žije v něm asi 400 000 obyvatel.

Výpočet ocelové konstrukce stadionu provedla firma fromTL v programu RSTAB.

Konstrukce

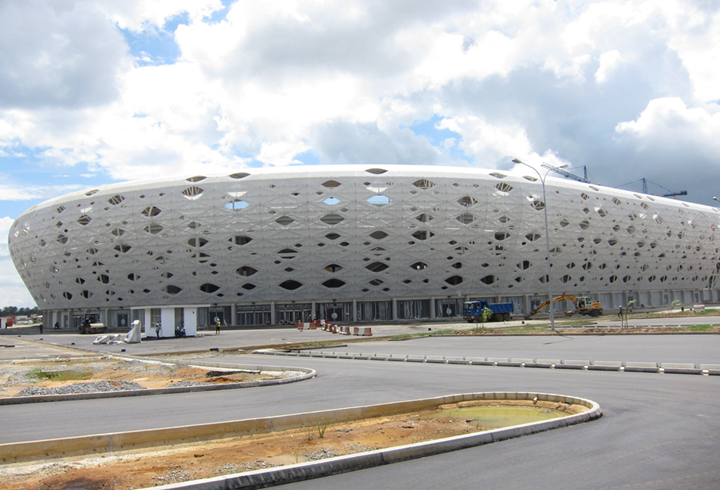

Stadion se skládá ze dvou samostatných konstrukcí: VIP tribuny a hlavní části stadionu s oblými rohy. VIP tribunu tvoří horizontální příhradová konstrukce s vertikální fasádou, přímými konzolovými nosníky a obdélníkovými fasádovými panely. Hlavní část stadionu tvoří zakřivené konzolové nosníky a kosodélníkové fasádové panely.

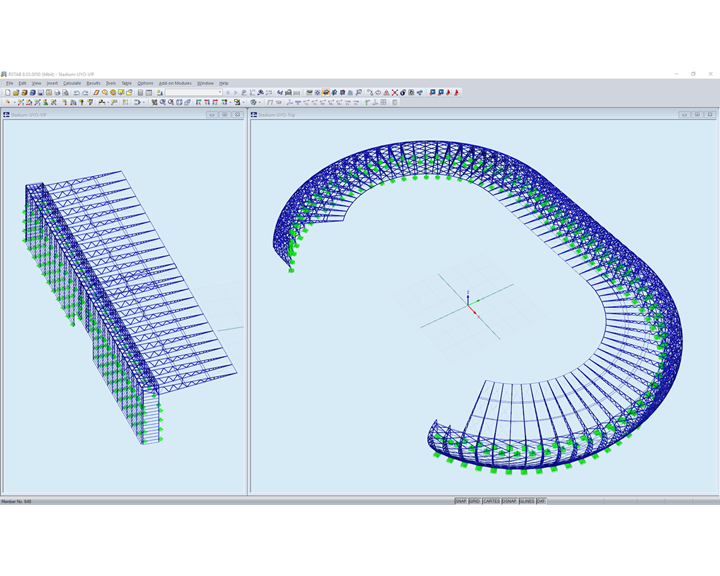

Model VIP tribuny v programu RSTAB obsahuje 4 610 prutů, hlavní část stadionu pak 12 049 prutů. Konzolové střešní nosníky jsou vyrobeny z trubkových vazníků oceli S 355.

Dekorativní fasáda je vyrobena z litých desek z bílého plexiskla o tloušťce 15 mm. Bodově montované desky z plexiskla jsou v oblasti obloukových nosníků částečně vyříznuté a tvoří tak obrovskou mozaiku. Pro zastřešení bylo použito akustických trapézových plechů.

Geometrie stadionu zajišťuje dobrý výhled z jakéhokoliv místa tribuny. Kromě toho je stavba stadionu koncipována tak, že v případě nouze zaručuje ideální únikové východy.
