Po tříletém budování byl v roce 2014 dokončen stadion pro 30 000 diváků ve městě Uyo v Nigérii. Tento víceúčelový dvouřadý stadion má sloužit velkým národním i mezinárodním akcím.
Uyo je hlavním městem oblasti Akwa Ibom v jižní Nigérii. Žije v něm asi 400 000 obyvatel.
Výpočet ocelové konstrukce stadionu provedla firma fromTL v programu RSTAB.
formTL Ingenieure für Tragwerk und Leichtbau GmbH, Radolfzell, Německo
www.form-TL.de
3D model (© formTL)
Uyo je hlavním městem oblasti Akwa Ibom v jižní Nigérii. Žije v něm asi 400 000 obyvatel.
Výpočet ocelové konstrukce stadionu provedla firma fromTL v programu RSTAB.
formTL Ingenieure für Tragwerk und Leichtbau GmbH, Radolfzell, Německo
www.form-TL.de
3D model (© formTL)
Dílčí modely

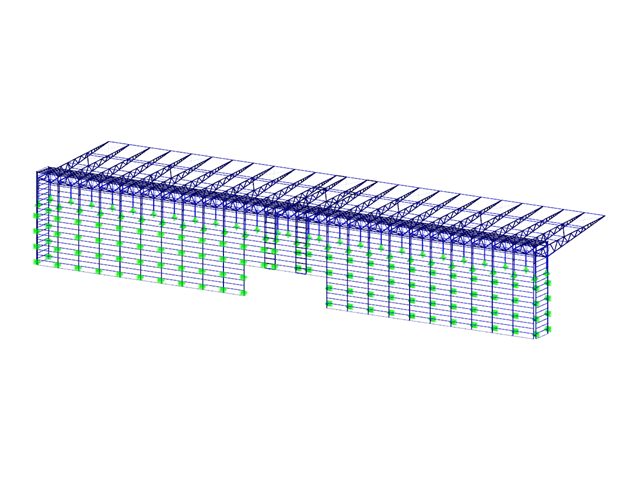

Ocelová nosná konstrukce pro fasádu
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
Počet uzlů | 6024 |
Počet prutů | 12049 |
Celková hmotnost | 1196,835 t |
Rozměry (metrické) | 248,254 x 155,661 x 23,733 m |
Rozměry (imperiální) | 814.48 x 510.7 x 77.86 feet |
Verze programu | 8.02.00 |
Velmi malé torzní momenty v posuzovaných prutech často brání určitým typům posouzení. Aby bylo možné je zanedbat a provést tato posouzení, lze v modulu RF-/STEEL EC3 definovat mezní hodnotu, od které se zohlední smyková napětí od kroucení.
Stabilita konstrukce není při posouzení ocelových konstrukcí novým aspektem. Kanadská norma pro návrh oceli CSA S16 a její nejnovější verze z roku 2019 nepředstavují výjimku. Podrobné požadavky na stabilitu lze řešit buď zjednodušenou metodou stabilitní analýzy podle článku 8.4.3, nebo nově v normě 2019 metodou stabilitních účinků v pružné analýze v příloze O.
Přídavný modul RF-/STEEL EC3 automaticky načítá z vlastností průřezu křivku vzpěrné pevnosti, která se použije pro posouzení průřezu na vzpěr. Zejména u obecných průřezů, ale i ve zvláštních případech, lze v zadání její přiřazení ručně upravit.
Při optimalizaci průřezů v přídavných modulech lze kromě profilů ze stejné řady, jako je původní profil, vybírat také z libovolně definovaných seznamů oblíbených průřezů.
V konfiguraci mezního stavu únosnosti pro posouzení ocelových přípojů máte možnost upravit mezní plastické přetvoření pro svary.
Komponenta "Patní deska" Vám umožňuje posuzovat přípoje patních desek se zabetonovanými kotvami. Přitom se analyzují desky, svary, ukotvení a interakce ocel-beton.
V dialogu „Upravit průřez“ si můžete nechat zobrazit tvary vybočení stanovené metodou konečných pásů (FSM) jako 3D znázornění.
- Posouzení pěti typů seizmicky odolných systémů (SFRS) zahrnuje speciální momentový rám (SMF), mezilehlý momentový rám (IMF), obyčejný momentový rám (OMF), obyčejný koncentricky ztužený rám (OCBF) a speciální koncentricky vyztužený rám (SCBF )
- Kontrola duktility poměrů šířky k tloušťce stojin a pásnic
- Výpočet požadované pevnosti a tuhosti pro stabilitní ztužení nosníků
- Výpočet maximální vzdálenosti pro stabilitní ztužení nosníků
- Výpočet požadované pevnosti v místech kloubů pro stabilitní ztužení nosníků
- Výpočet požadované pevnosti sloupu s možností zanedbat všechny ohybové momenty, smyk a kroucení pro mezní stav navýšení pevnosti
- Posouzení štíhlostních poměrů sloupů a ztužení
