Dopo un periodo di costruzione di tre anni, nel 2014 è stato completato uno stadio con 30.000 posti a Uyo, in Nigeria. Lo stadio multifunzionale a due livelli ospiterà importanti eventi nazionali e internazionali.
Uyo è la capitale dello stato di Akwa Ibom, nel sud della Nigeria. Circa 400.000 abitanti vivono qui.
La struttura in acciaio dello stadio è stata calcolata da formTL utilizzando RSTAB.
formTL Ingenieure für Tragwerk und Leichtbau GmbH, Radolfzell, Germania
www.form-TL.de

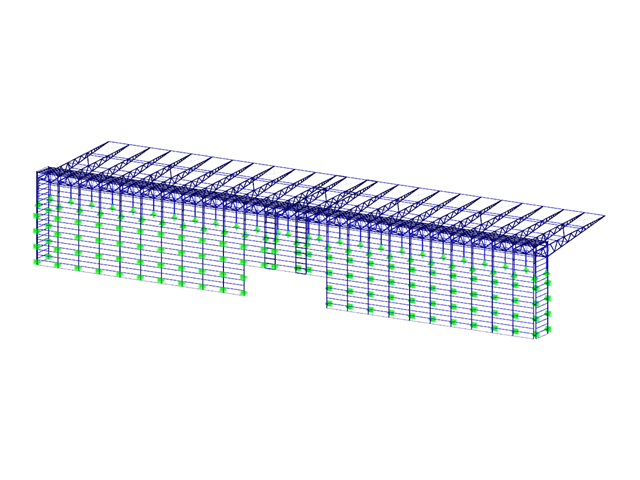

Modello 3D (© formTL)
Uyo è la capitale dello stato di Akwa Ibom, nel sud della Nigeria. Circa 400.000 abitanti vivono qui.
La struttura in acciaio dello stadio è stata calcolata da formTL utilizzando RSTAB.
formTL Ingenieure für Tragwerk und Leichtbau GmbH, Radolfzell, Germania
www.form-TL.de
Modello 3D (© formTL)
Sottomodelli

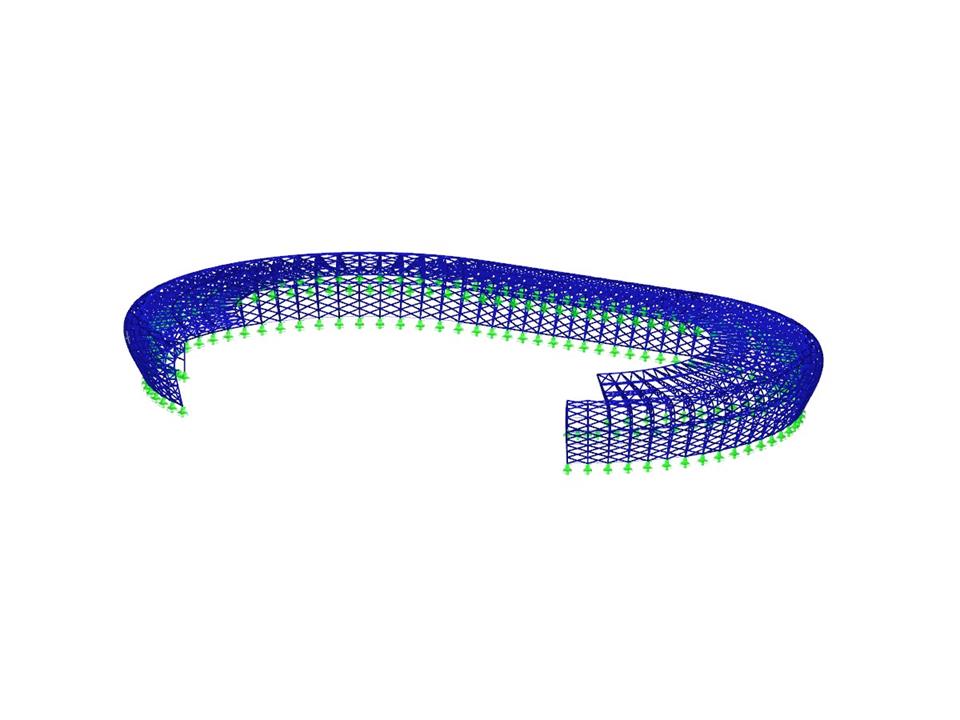

Struttura portante in acciaio per facciata
Impossibile scaricare
Progetto cliente/Solo visualizzazione
Numero di nodi | 6024 |
Numero di aste | 12049 |
Peso totale | 1196,835 t |
Dimensioni (metriche) | 248.254 x 155.661 x 23.733 m |
Dimensioni (imperiali) | 814.48 x 510.7 x 77.86 feet |
Versione del programma | 8.02.00 |
