После окончания трехлетнего периода строительства, был наконец в 2014 году открыт в нигерийском городе Уйо новый многофункциональный стадион на 30 000 мест. Теперь все крупные национальные и международные мероприятия будут проходить именно там.
Город Уйо является столицей штата Аква Ибом в южной части Нигерии и насчитывает около 400 000 жителей, которые с удовольствием приняли строительство нового многофункционального стадиона.
Стальная конструкция стадиона была рассчитана компанией formTL в программе RSTAB.
formTL Ingenieure für Tragwerk und Leichtbau GmbH, Радольфцелль, Германия
www.form-TL.de

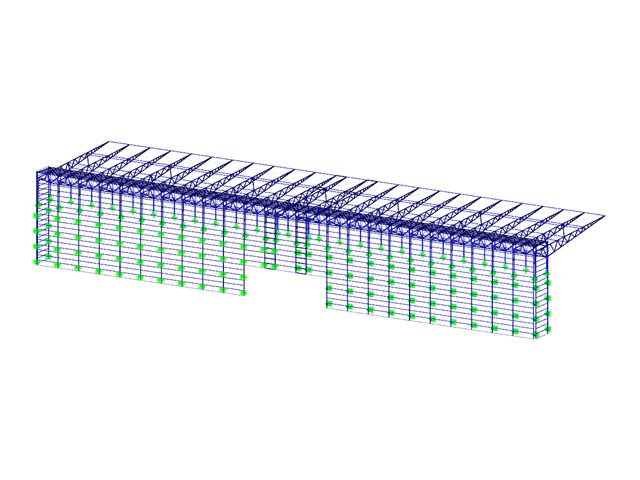

3D модель (© formTL)
Город Уйо является столицей штата Аква Ибом в южной части Нигерии и насчитывает около 400 000 жителей, которые с удовольствием приняли строительство нового многофункционального стадиона.
Стальная конструкция стадиона была рассчитана компанией formTL в программе RSTAB.
formTL Ingenieure für Tragwerk und Leichtbau GmbH, Радольфцелль, Германия
www.form-TL.de
3D модель (© formTL)
Субмодели
Опорная стальная конструкция фасада
Скачивание невозможно
Проект заказчика / только просмотр
Количество узлов | 6024 |
Количество стержней | 12049 |
Общий вес | 1196,835 t |
Размеры (метрические) | 248,254 x 155,661 x 23,733 m |
Размеры (имперские) | 814.48 x 510.7 x 77.86 feet |
Версия программы | 8.02.00 |
