W 2014 roku w Uyo w Nigerii otwarty został stadion, mogący pomieścić 30000 widzów. Budowa tego wielofunkcyjnego stadionu trwała 3 lata. Na stadionie odbywać się będą ważne wydarzenia krajowe i międzynarodowe.
Uyo to stolica stanu Akwa Ibom State w południowej Nigerii, którą zamieszkuje około 400,000 mieszkańców.
Konstrukcja stalowa stadionu została stworzona przez firmę formTL z wykorzystaniem RSTAB.
formTL Ingenieure für Tragwerk und Leichtbau GmbH, Radolfzell, Niemcy
www.form-TL.de
Model 3D (© formTL)
Uyo to stolica stanu Akwa Ibom State w południowej Nigerii, którą zamieszkuje około 400,000 mieszkańców.
Konstrukcja stalowa stadionu została stworzona przez firmę formTL z wykorzystaniem RSTAB.
formTL Ingenieure für Tragwerk und Leichtbau GmbH, Radolfzell, Niemcy
www.form-TL.de
Model 3D (© formTL)
Podmodele
.png?mw=640&hash=51e130534c79e38bdf2d9d13cf63c21c777fcf8c)

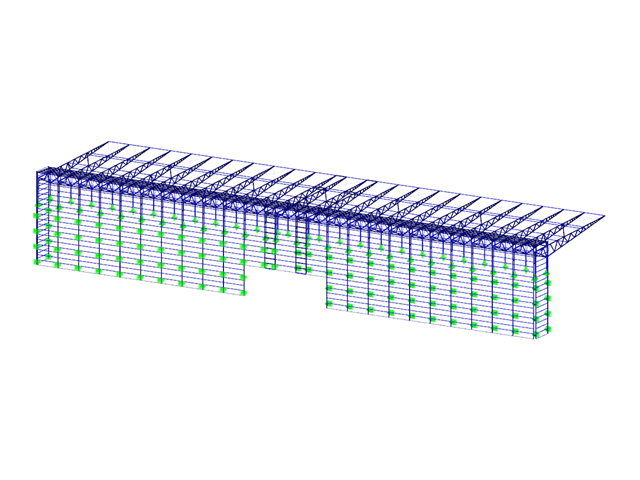

Stalowa konstrukcja nośna elewacji
Pobranie niemożliwe
Projekt klienta/tylko widok
| Liczba węzłów | 6024 |
| Liczba prętów | 12049 |
| Ciężar całkowity | 1196,835 t |
| Wymiary (metryczne) | 248,254 x 155,661 x 23,733 m |
| Wymiary (imperialne) | 814.48 x 510.7 x 77.86 feet |
| Wersja programu | 8.02.00 |
