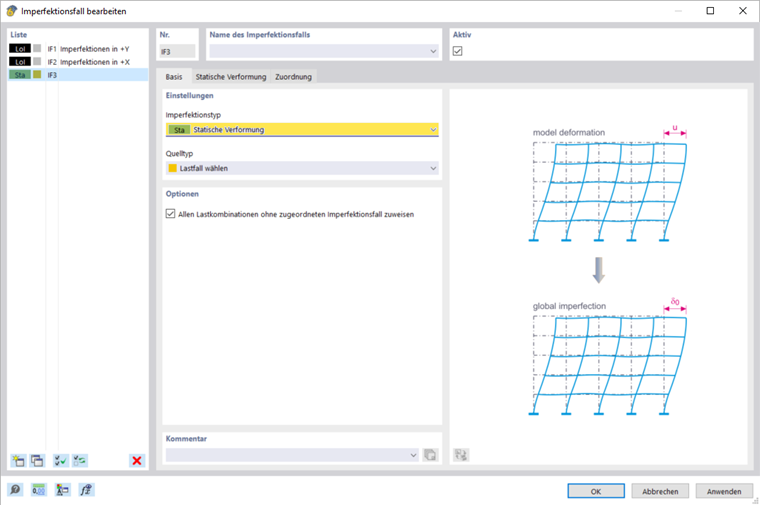

Bei diesem Imperfektionstyp basieren die Imperfektionen auf den Verformungen eines Lastfalls oder einer Lastkombination.

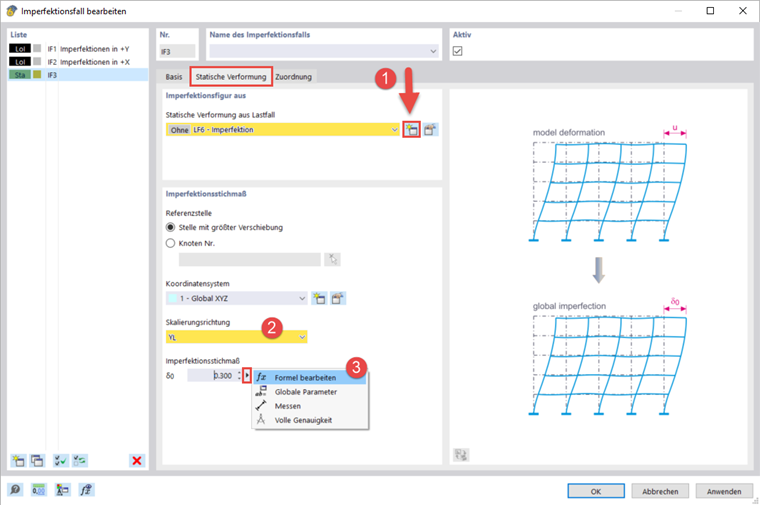

Im Register 'Statische Verformung' kann über die Schaltfläche

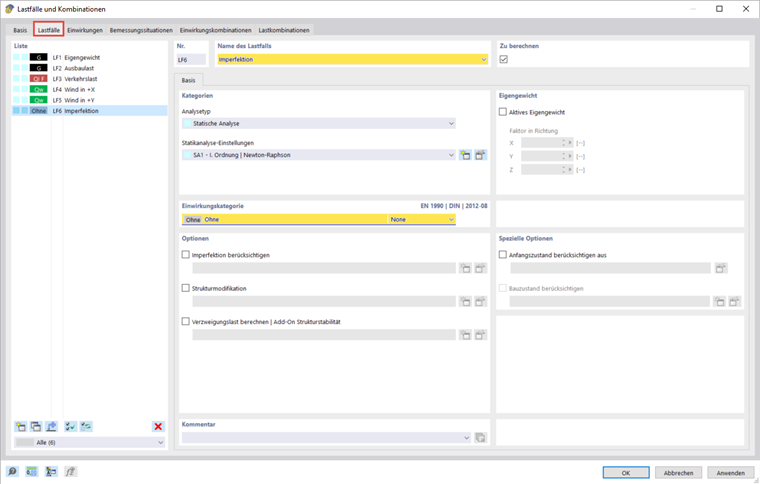

ein neuer Lastfall angelegt werden. Damit dieser Lastfall nicht in den Lastkombinationen berücksichtigt wird, sollte er ohne Einwirkungskategorie definiert werden.

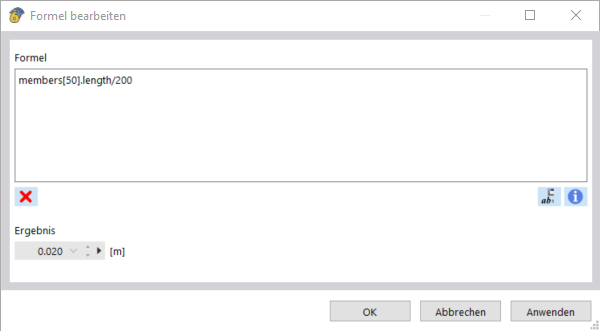

Auch bei diesem Imperfektionstyp muss eine Skalierungsrichtung und ein Imperfektionsstichmaß vorgegeben werden. Alternativ zum Messen in der Grafik kann die Imperfektionsgröße auch in einer Formel formuliert werden. Dafür benötigen Sie die Nummer n eines Stabes, sodass Sie mit members[n].length auf die Länge des Stabes zugreifen können.

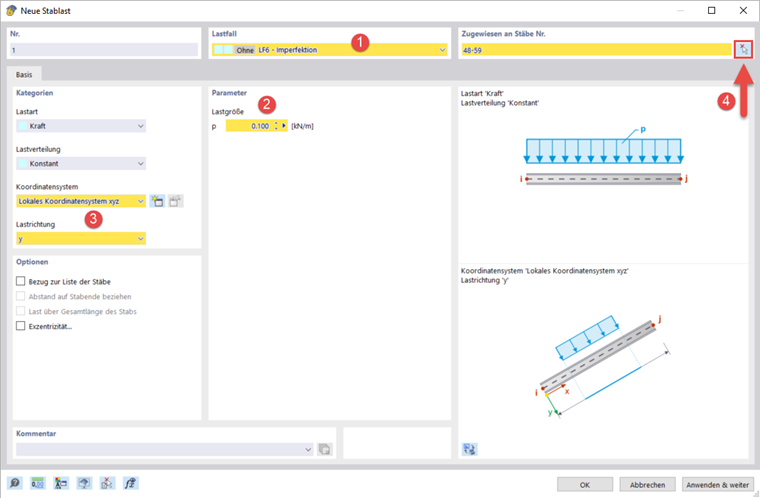

In dem Lastfall, der für die Imperfektion angelegt wurde, muss nun noch eine Last erstellt werden, die für die gewünschte Verformung sorgt. Verwenden Sie
, um eine neue Stablast aufzubringen. Die vorgegebene Lastgröße ist nicht relevant, da die Imperfektionsgröße bereits über die Formel festgelegt ist und nur die Richtung der Verformung benötigt wird. Legen Sie außerdem eine Lastrichtung fest und weisen Sie die Last über
den Treppenwangen zu.

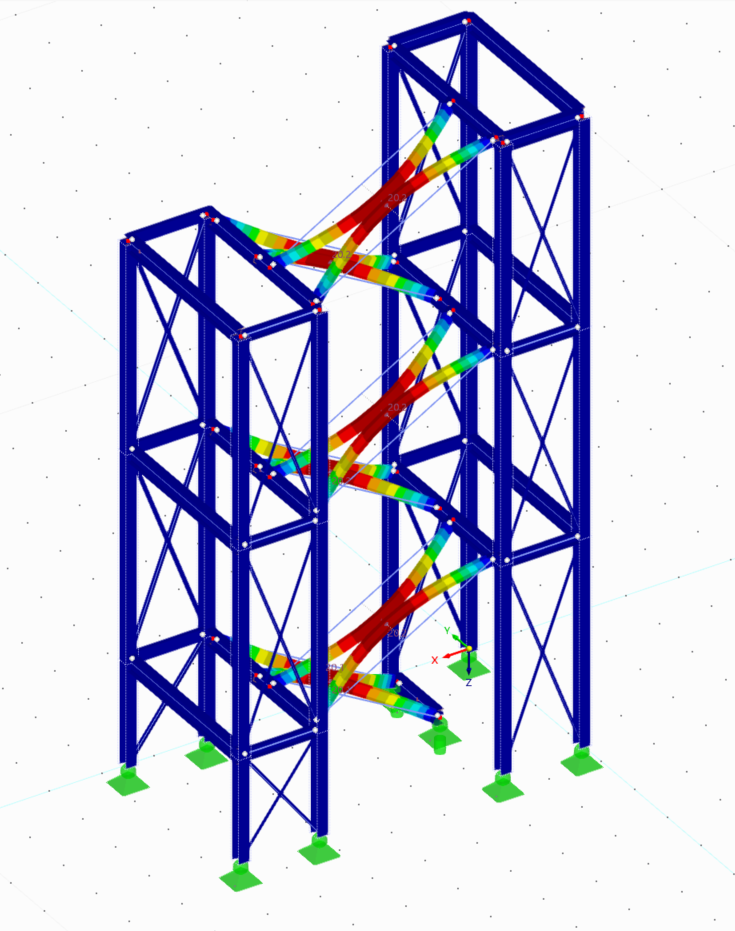

Wenn Sie sich den Lastfall, der zu der Imperfektion gehört, berechnen lassen, sehen Sie, wie die Imperfektionen ausgerichtet werden. Es ist auch möglich, direkt den Imperfektionsfall zu berechnen. Dann wird Ihnen in der Grafik das skalierte Ergebnis angezeigt.
Diese Variante eine Imperfektion aufzubringen ist gut geeignet, um für eine Vielzahl von Stäben verschiedene Imperfektionen aufbringen zu können. Man muss jedoch selber einschätzen, welches die ungünstigsten Imperfektionsrichtungen sind.
