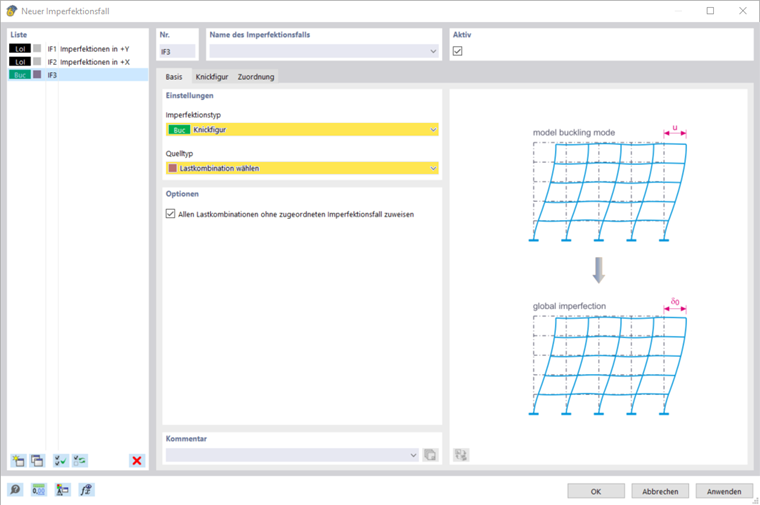

Bei dem Imperfektionstyp 'Knickfigur' wird das Ergebnis aus der Stabilitätsanalyse genutzt und die Vorkrümmung in die Richtung der Eigenform einer vorgegebenen Lastkombination aufgebracht.

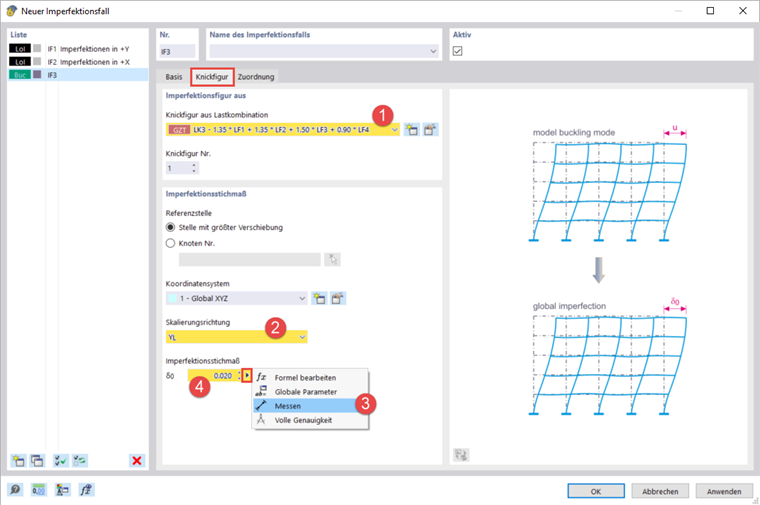

Die Lastkombination lässt sich im Register 'Knickfigur' festgelegen und sollte zu dem kleinsten Verzweigungslastfaktor gehören. Außerdem kann in diesem Register die Skalierungsrichtung angegeben werden. Die Länge des Stabes wird über die Option 'Messen' aus der Grafik übernommen, indem dort nacheinander der Stabanfang und das Stabende selektiert werden (3). Anschließend muss der gemessene Wert noch durch 200 geteilt werden (4).
Die Vorkrümmung wird in diesem Fall so aussehen, wie die Eigenform.
Diese Variante eine Imperfektion aufzubringen ist gut geeignet für wenige Stäbe, die eventuell komplizierte Randbedingungen haben, sodass man nicht auf Anhieb einschätzen kann, wie der Ansatz der ungünstigsten Imperfektion ist. Wenn jedoch viele Stäbe bemessen werden sollen, ist die Variante ungeeignet. Es müsste beispielsweise für jede Treppenwange zunächst eine eigene Knickfigur in einer Lastkombination gefunden werden, in der diese Treppenwange versagt. Außerdem müsste jede Knickfigur einzeln skaliert werden.
