Bei der Wölbkrafttorsionsanalyse müssen sowohl globale als auch lokale Imperfektionen beachtet werden. In diesem Kapitel werden Ihnen drei Möglichkeiten vorgestellt, wie eine lokale Vorkrümmung an den Treppenwangen aufgebracht werden kann. Dafür wurden zwei neue Imperfektionsfälle erstellt, für die Vorkrümmung in +y und für die Vorkrümmung in -y.

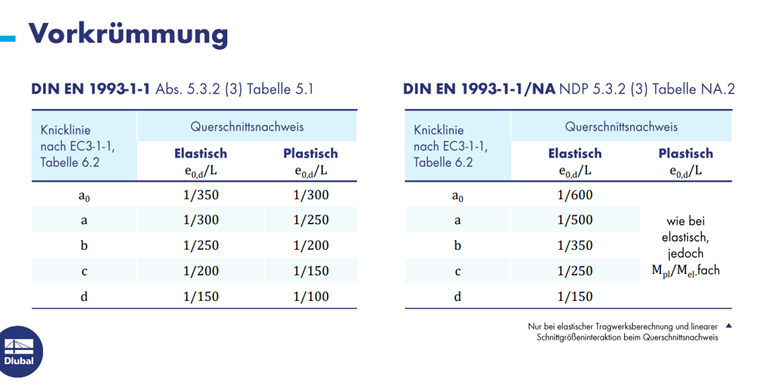

Die Größe der Imperfektionen ist dafür im Eurocode vorgegeben und hängt von der Knicklinie des jeweiligen Querschnitts ab.

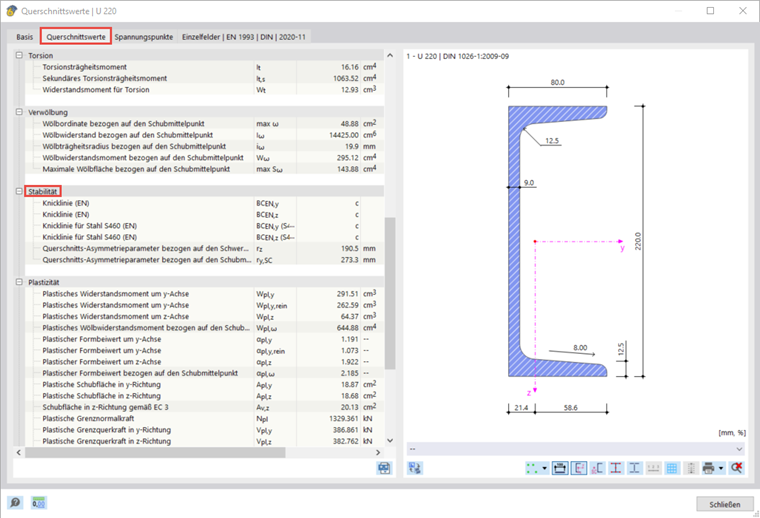

Die Knicklinie wird im Bearbeitungsdialog des Querschnitts im Register 'Querschnittswerte' unter Stabilität aufgeführt. Für die Treppenwange müsste demnach eine Vorkrümmung von L/200 angesetzt werden.

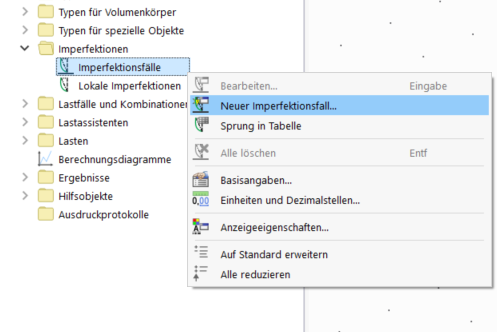

Über das Kontextmenü der Imperfektionsfälle im 'Daten-Navigator' können Sie einen neuen Imperfektionsfall erstellen. In dem sich öffnenden Dialog lässt sich der Imperfektionstyp festlegen.

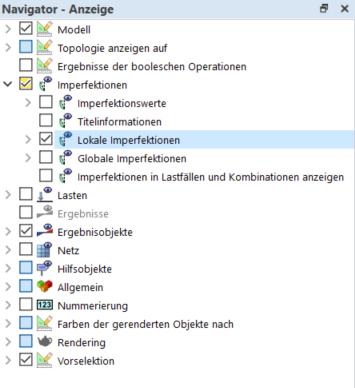

Wenn Sie im 'Anzeige-Navigator' die lokalen Imperfektionen aktivieren, werden diese in der Grafik angezeigt.
