DXF / AutoCAD

Der AutoCAD bzw. DXF-Import kann direkt aus AutoCAD oder aus einer DXF-Datei erfolgen.

Punkt und Drehung einfügen

Sie können den Einfügepunkt manuell angeben oder über die Schaltfläche grafisch im Arbeitsfenster festlegen. Optional ist eine Drehung möglich. Ein positiver Winkel α rotiert das Modell im Uhrzeigersinn.

Koordinatensystem-Transformation

Aktivieren Sie das entsprechende Kontrollfeld, um die Koordinaten zu vertauschen oder auch zu spiegeln.

Optionen

Stäbe generieren

Sie können importierte Linien in Stäbe umwandeln. Dafür müssen die Querschnitts- und Materialnamen entsprechend in den Layerbezeichnungen hinterlegt sein.

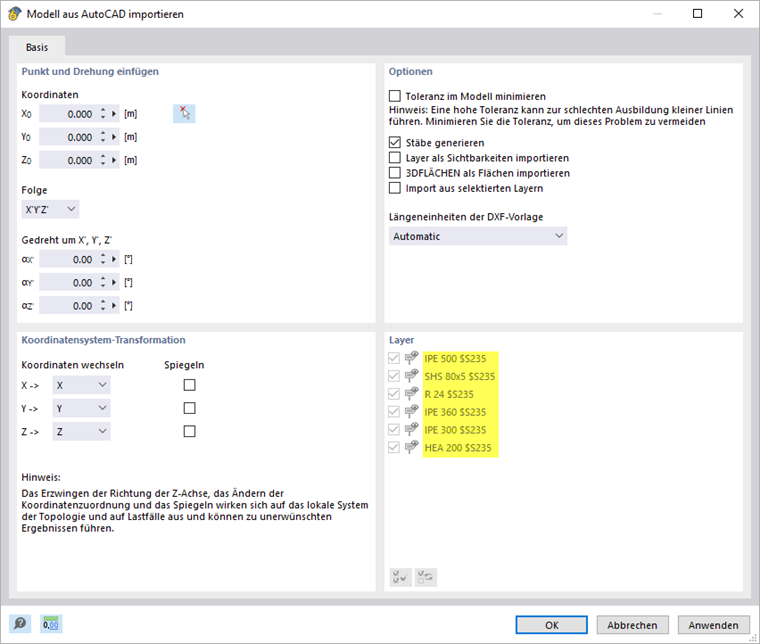

Layerbezeichnungen mit Querschnitts- und Materialnamen

Layer als Sichtbarkeiten importieren

Haken Sie dieses Kontrollfeld an, wenn Sie Layer als benutzerdefinierte Sichtbarkeiten importieren wollen. Die erzeugten Sichtbarkeiten finden Sie im Navigator - Ansichten.

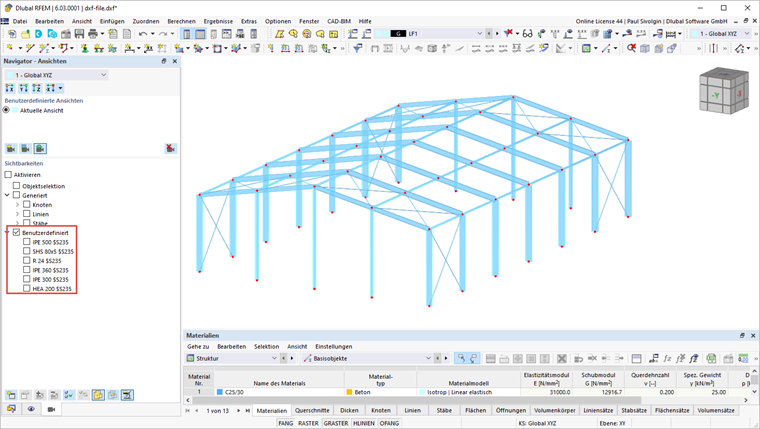

Layer als Sichtbarkeiten

3DFLÄCHEN als Flächen importieren

Wenn Sie diese Option aktivieren, werden 3D-Flächen der DXF-Vorlage automatisch als Flächen in RFEM angelegt.

Import aus selektierten Layern

Sie können gezielt festlegen, welche Layer importiert werden sollen.

Längeneinheiten der DXF-Vorlage

Wenn die Längeneinheiten der DXF-Vorlage nicht automatisch aus der DXF-Datei übernommen werden sollen, können Sie die passende Einheit in der Liste auswählen.

Layer

Dieser Abschnitt ist verfügbar, wenn im Abschnitt 'Optionen' das Kontrollfeld Import aus selektierten Layern aktiviert ist.
