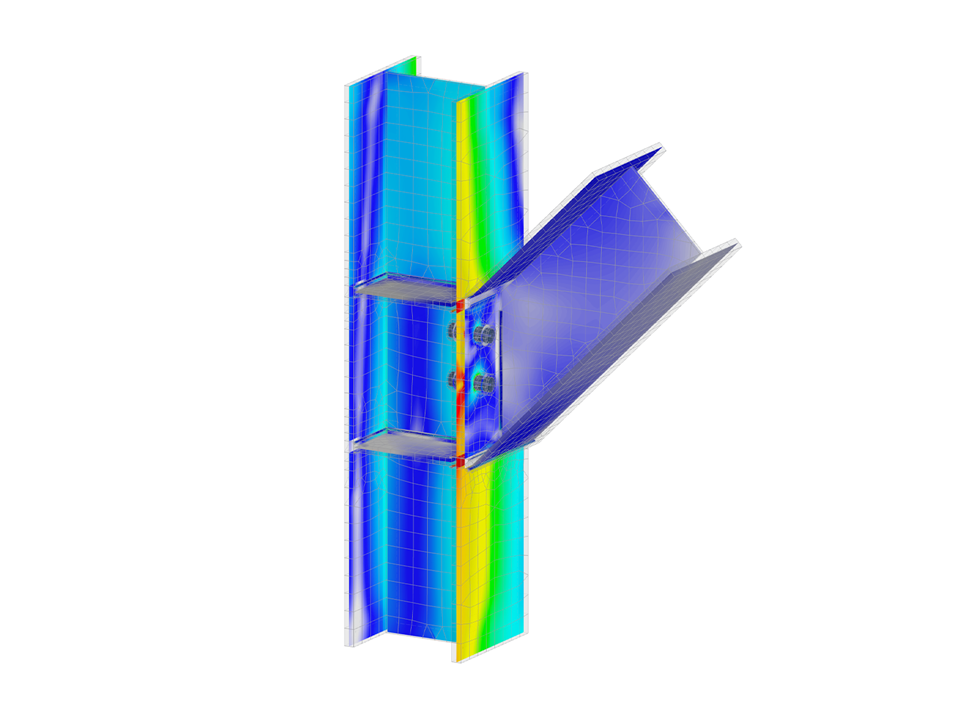

RFEM-Modell der Stahlverbindung eines Diagonalstabes zu einer I-Stütze. The model is exported along with the transferred internal forces from the Construction Stages model.
Stahlverbindung eines Diagonalstabes mit der Stütze
| Anzahl Knoten | 633 |
| Anzahl Linien | 535 |
| Anzahl Stäbe | 272 |
| Anzahl Flächen | 54 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 16 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,049 t |
| Abmessungen (metrisch) | 0,442 x 0,688 x 0,160 m |
| Abmessungen (imperial) | 1.45 x 2.26 x 0.52 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
