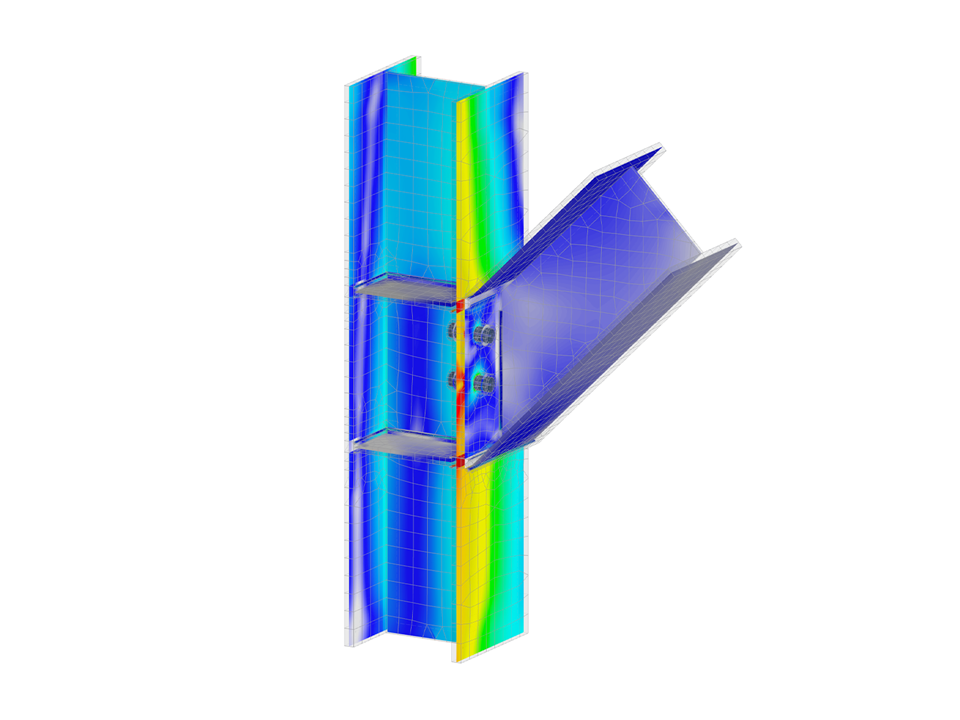

Modelo RFEM da ligação em aço de uma barra diagonal a um pilar em I. The model is exported along with the transferred internal forces from the Construction Stages model.
Ligação de aço da barra diagonal ao pilar
| Número de nós | 633 |
| Número de linhas | 535 |
| Número de barras | 272 |
| Número de superfícies | 54 |
| Número de sólidos | 0 |
| Número de casos de carga | 16 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,049 t |
| Dimensões (métricas) | 0,442 x 0,688 x 0,160 m |
| Dimensões (imperial) | 1.45 x 2.26 x 0.52 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
