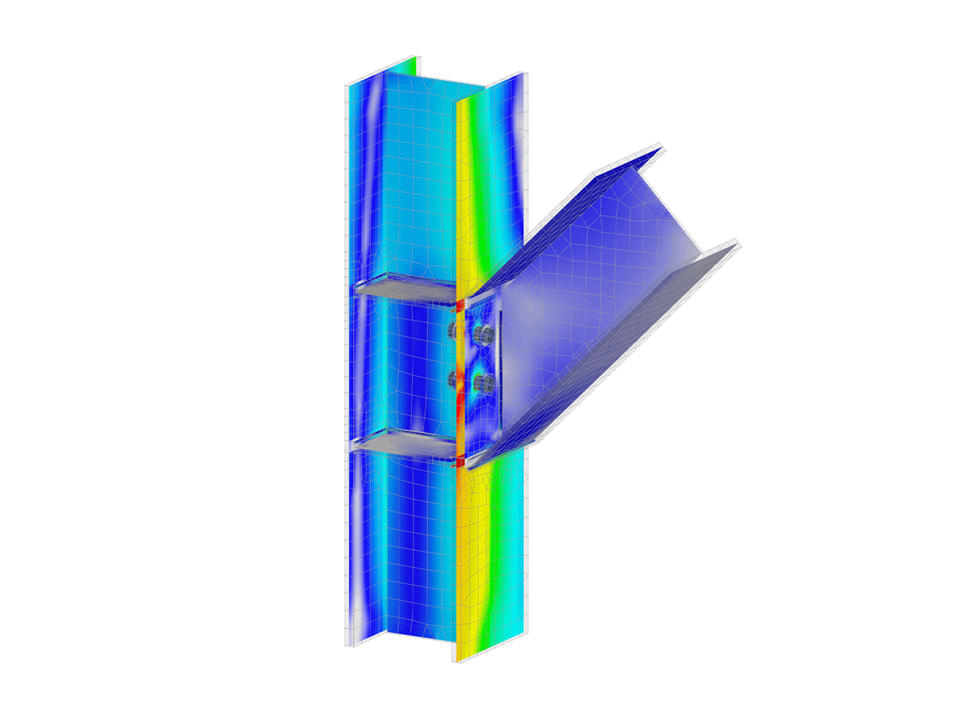

Modèle RFEM de l'assemblage en acier d'une barre diagonale à un poteau en I. The model is exported along with the transferred internal forces from the Construction Stages model.
Assemblage en acier d'une barre diagonale à un poteau
| Nombre de nœuds | 633 |
| Nombre de lignes | 535 |
| Nombre de barres | 272 |
| Nombre de surfaces | 54 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 16 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,049 t |
| Dimensions (métrique) | 0,442 x 0,688 x 0,160 m |
| Dimensions (impériales) | 1.45 x 2.26 x 0.52 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
