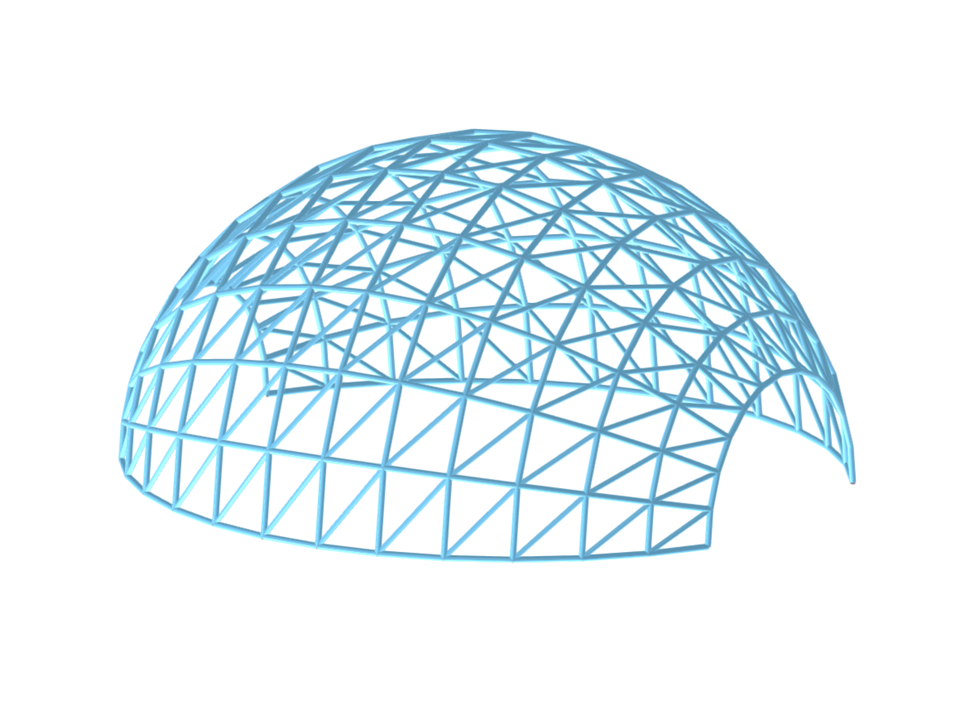

Statikmodell aus Stahl. Die Konstruktion besteht aus einem gitterförmigen Fachwerk aus dreieckigen Elementen, wodurch ein Netz entsteht, das die Oberfläche der Kuppel bildet. Das Modell ist eine dreidimensionale Fachwerkkonstruktion mit einer Halbkugelform und einer Öffnung auf einer Seite, die fortschrittliche architektonische Gestaltungs- und Ingenieursprinzipien demonstriert. Die Gesamtform wird bestimmt durch die gewölbte Oberfläche und die Gleichmäßigkeit des Dreiecksrasters, das sowohl für Ästhetik als auch für Strukturstabilität sorgt.
Rundschleifschale aus Stahl
Anzahl Knoten | 169 |
Anzahl Linien | 456 |
Anzahl Stäbe | 456 |
Anzahl Flächen | 0 |
Anzahl Volumenkörper | 0 |
Anzahl Lastfälle | 1 |
Anzahl Lastkombinationen | 4 |
Anzahl Ergebniskombinationen | 0 |
Gesamtgewicht | 6,526 t |
Abmessungen (metrisch) | 14,000 x 7,000 x 14,000 m |
Abmessungen (imperial) | 45.93 x 22.97 x 45.93 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
