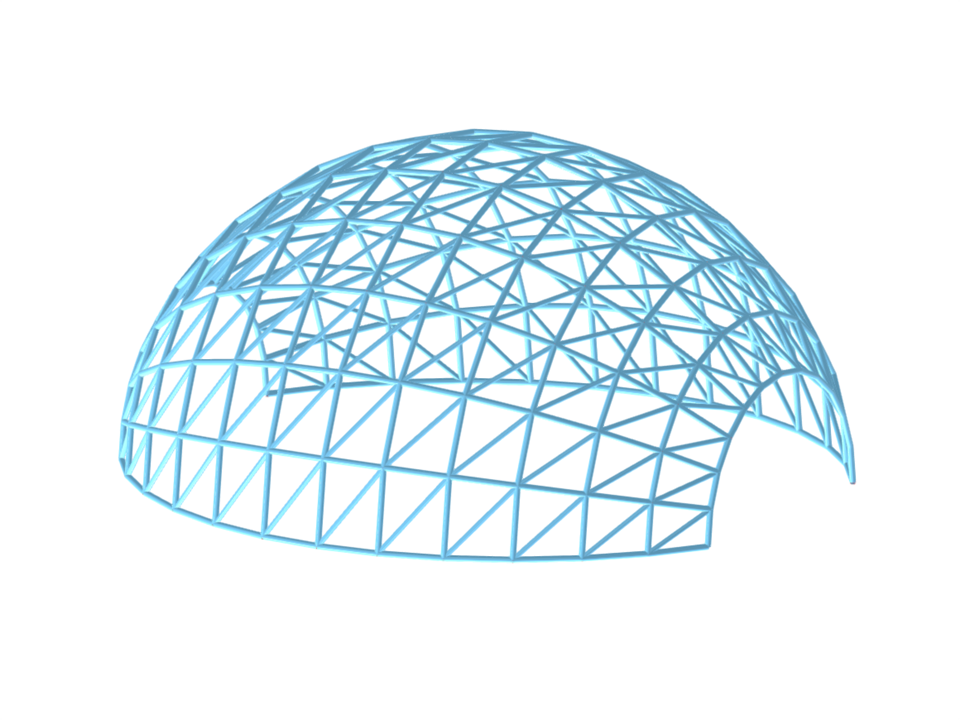

Конструктивная модель из стали. Конструкция состоит из сетчатого каркаса, состоящего из треугольных элементов, создающих сетку, которая образует поверхность купола. Модель представляет собой трехмерную ферменную конструкцию полусферической формы с отверстием на одной стороне, что демонстрирует передовые архитектурные принципы проектирования и проектирования. Общая форма здания затем характеризуется изогнутой поверхностью и равномерностью треугольной решетки, что обеспечивает как эстетическую привлекательность, так и устойчивость конструкции.
Стальная круглая оболочка
| Количество узлов | 169 |
| Количество линий | 456 |
| Количество стержней | 456 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 1 |
| Количество сочетаний нагрузок | 4 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 6,526 t |
| Размеры (метрические) | 14,000 x 7,000 x 14,000 m |
| Размеры (имперские) | 45.93 x 22.97 x 45.93 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
