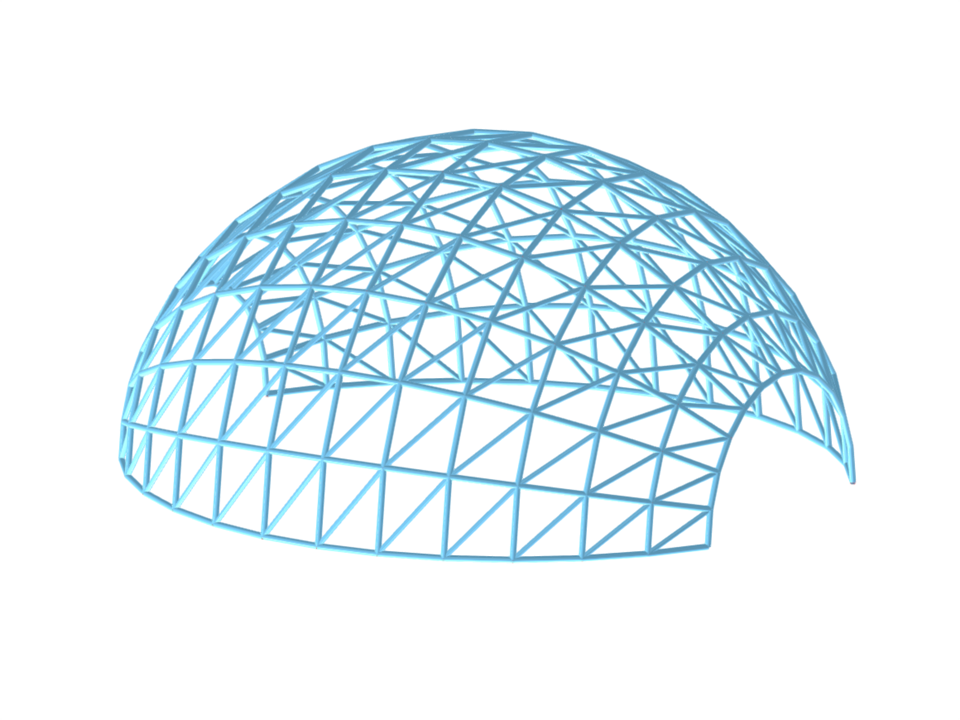

Model konstrukcyjny wykonany ze stali. Konstrukcja składa się z kratownicy składającej się z trójkątnych elementów, tworzących siatkę tworzącą powierzchnię kopuły. Model jest trójwymiarową konstrukcją kratową o półkulistej formie i otworze po jednej stronie, demonstrującą zaawansowane zasady projektowania architektonicznego. Ogólną formę charakteryzuje zakrzywiona powierzchnia i jednorodny trójkątny raster, co zapewnia zarówno estetyczny wygląd, jak i stabilność konstrukcji.
Stalowa powłoka szlifierska
| Liczba węzłów | 169 |
| Liczba linii | 456 |
| Liczba prętów | 456 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 4 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 6,526 t |
| Wymiary (metryczne) | 14,000 x 7,000 x 14,000 m |
| Wymiary (imperialne) | 45.93 x 22.97 x 45.93 feet |
