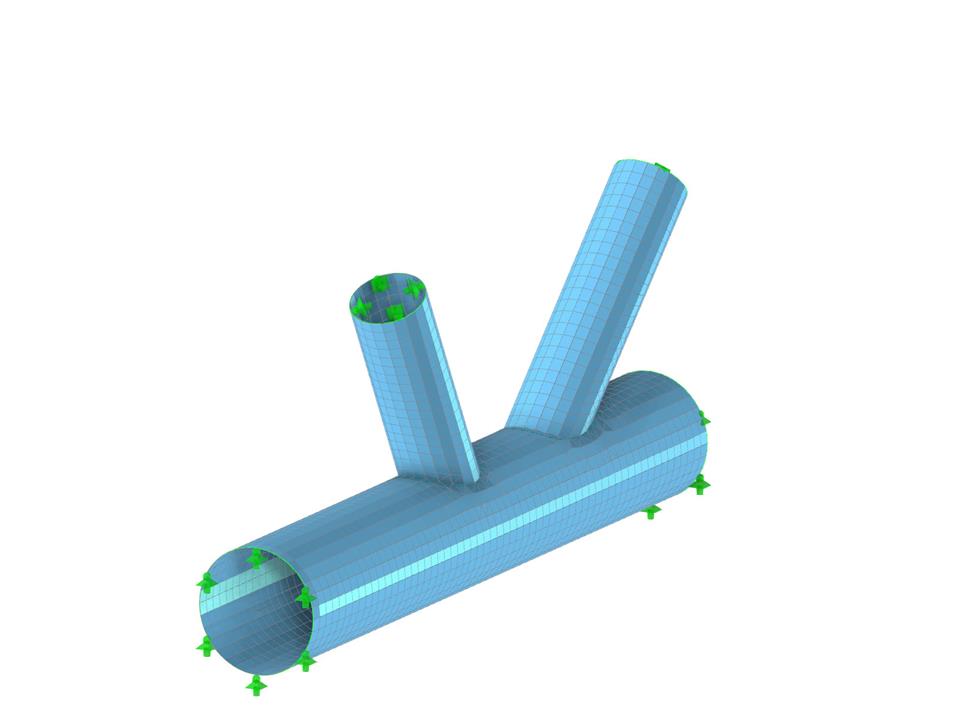

Durchdringungen gekrümmter Flächen
| Anzahl Knoten | 20 |
| Anzahl Linien | 23 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 8 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,515 t |
| Abmessungen (metrisch) | 0,500 x 1,356 x 3,106 m |
| Abmessungen (imperial) | 1.64 x 4.45 x 10.19 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
