Tutaj można pobrać model przecięć powierzchni zakrzywionych i otworzyć go w programie RFEM opartym na MES.
Ce modèle est utilisé dans le webinaire gratuit « <a href='https://www.dlubal.com/fr/support-et-formation/apprentissage/webinaires/002793'>Nouvelles fonctionnalités dans RFEM 6 et RSTAB 9</a> » du 01 février 2023.

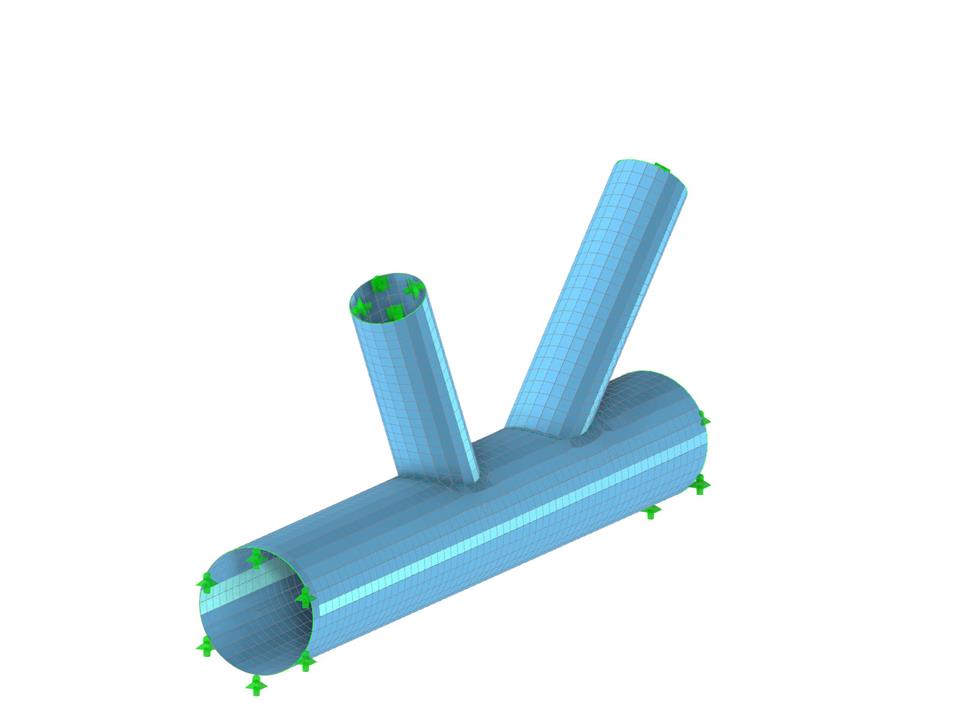

Punkty przecięcia zakrzywionych powierzchni
| Liczba węzłów | 20 |
| Liczba linii | 23 |
| Liczba prętów | 0 |
| Liczba powierzchni | 8 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,515 t |
| Wymiary (metryczne) | 0,500 x 1,356 x 3,106 m |
| Wymiary (imperialne) | 1.64 x 4.45 x 10.19 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
