在这里下载相交曲面模型,然后使用结构分析软件 RFEM 打开。
Ce modèle est utilisé dans le webinaire gratuit « <a href='https://www.dlubal.com/fr/support-et-formation/apprentissage/webinaires/002793'>Nouvelles fonctionnalités dans RFEM 6 et RSTAB 9</a> » du 01 février 2023.

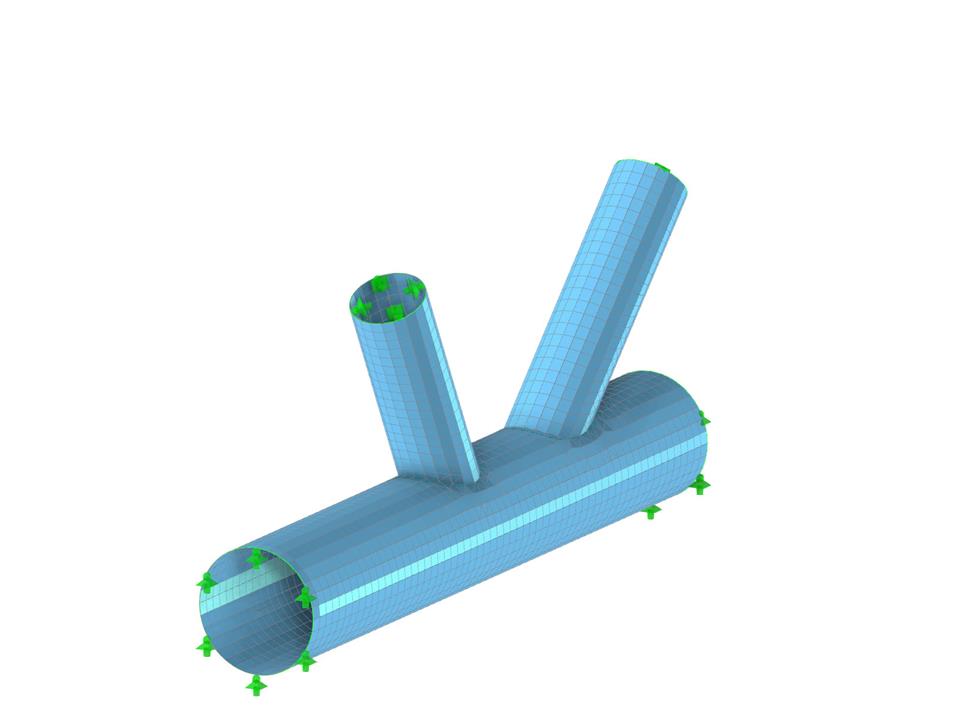

曲面的相交
节点数目: | 20 |
线的数目 | 23 |
杆件数目: | 0 |
面的数目: | 8 |
实体数目 | 0 |
荷载工况数目 | 1 |
荷载组合数目 | 0 |
结果组合数目 | 0 |
总重量 | 0,515 t |
翘曲区域尺寸 | 0,500 x 1,356 x 3,106 m |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
