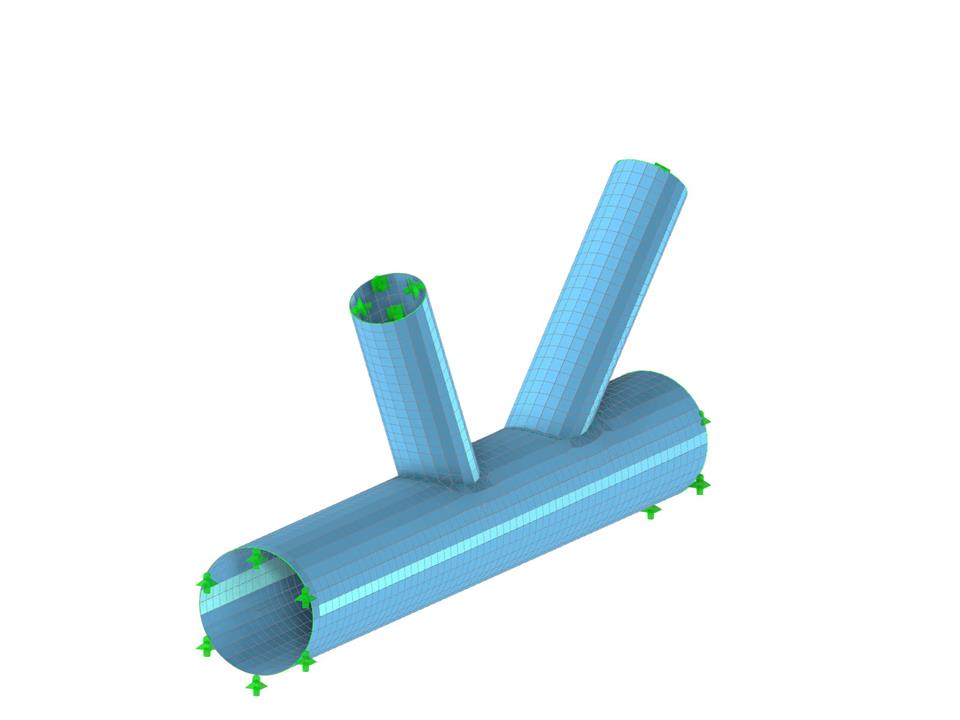

Průniky zakřivených ploch
| Počet uzlů | 20 |
| Počet linií | 23 |
| Počet prutů | 0 |
| Počet ploch | 8 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,515 t |
| Rozměry (metrické) | 0,500 x 1,356 x 3,106 m |
| Rozměry (imperiální) | 1.64 x 4.45 x 10.19 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
