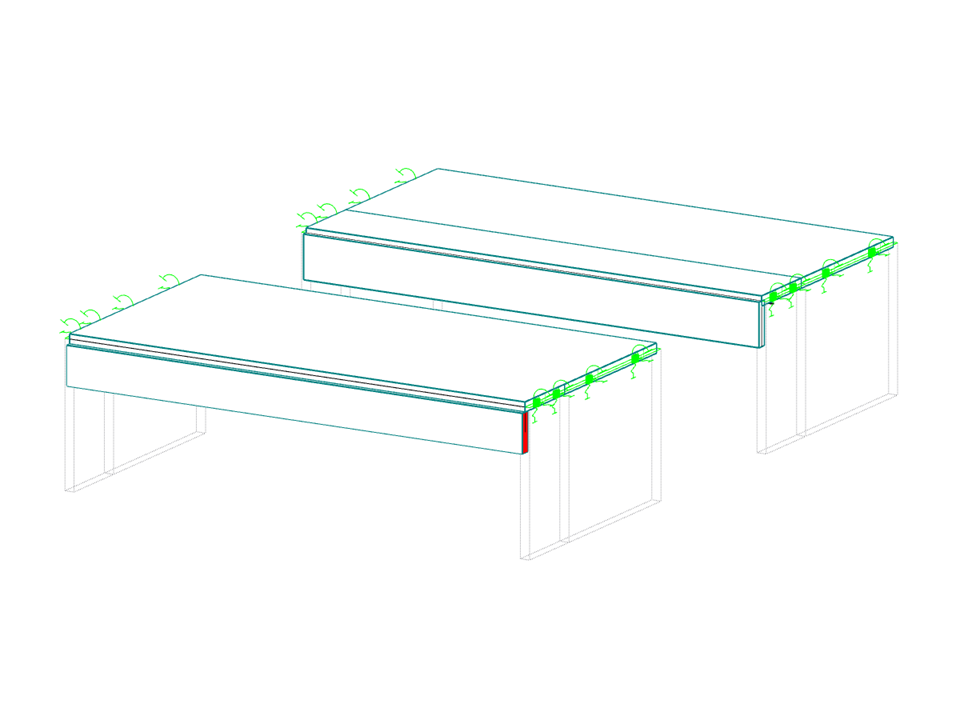

Anhand dieses Modells wurde erläutert, wie man Rippen mittels Ergebnisstäben bemisst.
Modell verwendet in
Stahlbetonrippe
| Anzahl Knoten | 16 |
| Anzahl Linien | 20 |
| Anzahl Stäbe | 2 |
| Anzahl Flächen | 4 |
| Anzahl Lastfälle | 1 |
| Anzahl Ergebniskombinationen | 1 |
| Gesamtgewicht | 70.501 t |
| Abmessungen (metrisch) | 10.001 x 14.000 x 0.900 m |
| Abmessungen (imperial) | 32.81 x 45.93 x 2.95 feet |
| Programmversion | 5.23.02 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
