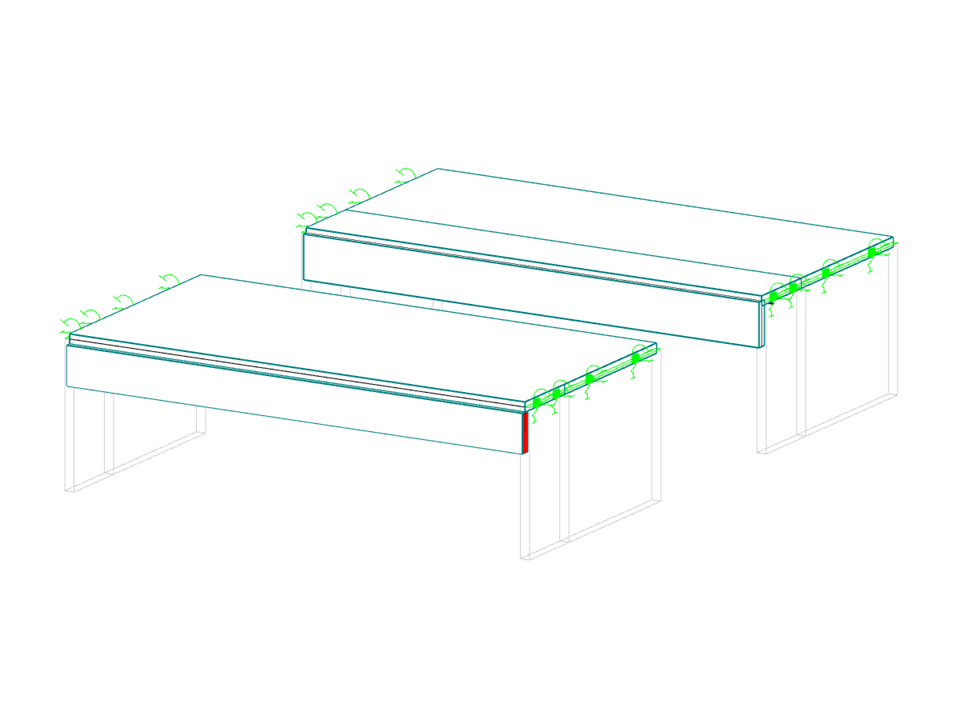

Este modelo foi utilizado para explicar como dimensionar nervuras utilizando barras resultantes.
Modelo utilizado em
Nervura de betão armado
| Número de nós | 16 |
| Número de linhas | 20 |
| Número de barras | 2 |
| Número de superfícies | 4 |
| Número de casos de carga | 1 |
| Número de combinações de resultados | 1 |
| Peso total | 70,501 t |
| Dimensões (métricas) | 10,001 x 14,000 x 0,900 m |
| Dimensões (imperial) | 32.81 x 45.93 x 2.95 feet |
| Versão do programa | 5.23.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
