Costura de nervuras por vértices de resultado

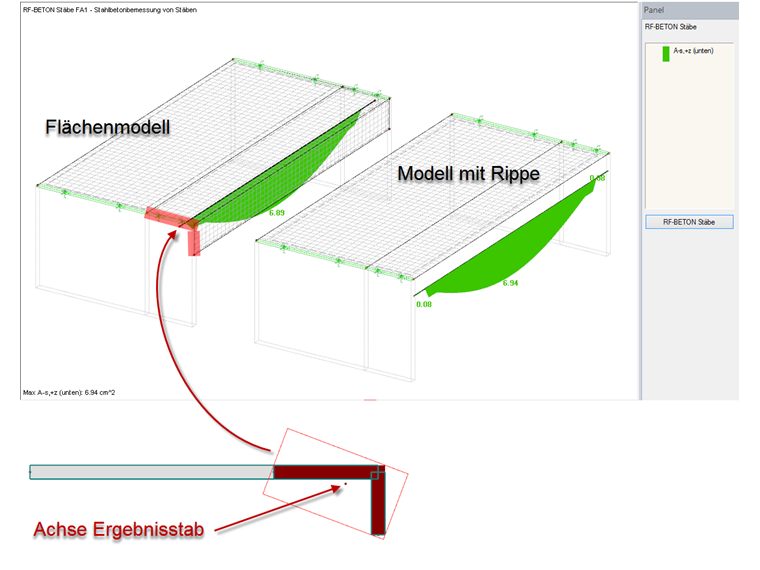

Apesar de o dimensionamento de vigas de pavimento ser geralmente realizado sobre um modelo de barras, uma viga resultante pode ser utilizada para realizar o dimensionamento em um modelo apenas com superfícies.

A viga resultante integra as forças internas que atuam ao longo do seu eixo numa área definida. Estas forças internas e a secção atribuída à viga resultante são utilizadas para o dimensionamento. É importante percorrer o eixo da viga resultante através do centroide da secção considerada, uma vez que são considerados os esforços internos do respetivo braço de alavanca a ser integrado.

Se a secção de uma viga em T varia durante a modelação, a localização do eixo da viga resultante pode ser parametrizada. Se definir a localização do eixo em relação aos parâmetros da secção da viga resultante, o último passo é alterar a secção. O eixo do feixe de resultados é então alinhado automaticamente.
