Vérification des nervures à l’aide des poutres résultantes

Même si la vérification des retombées de poutre est généralement effectuée sur un modèle de barre, une poutre résultante peut être utilisée pour effectuer la vérification sur un modèle entièrement surfacique.

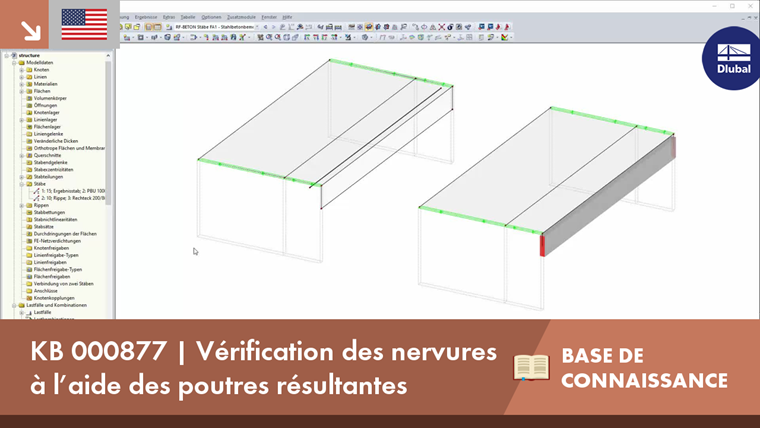

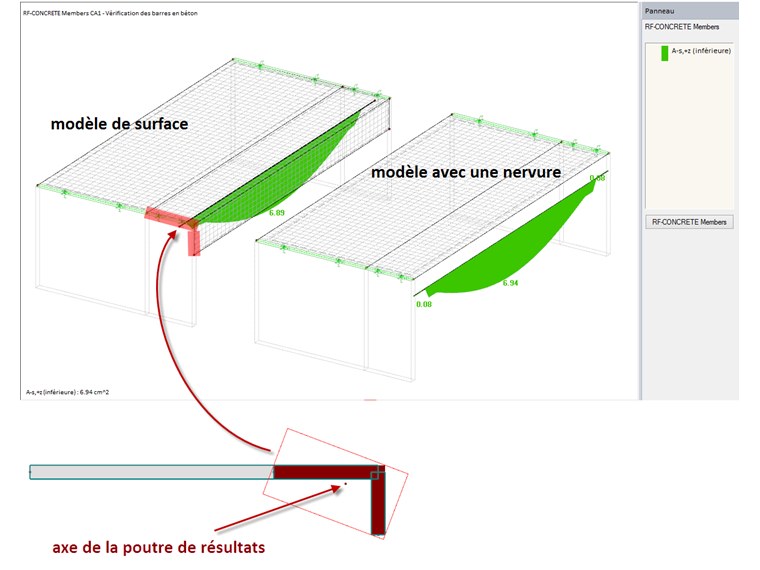

La poutre résultante intègre les efforts internes agissant le long de son axe dans une zone définie. Ces efforts internes ainsi que la section assignée à la poutre résultante sont utilisés pour la vérification. Il est important de faire passer l'axe de poutre résultante à travers le centre de gravité de la section considérée, car les efforts internes du bras de levier correspondant doivent être intégrés.

Si la section d'un profilé en T varie durant la modélisation, il est possible de paramétrer la position de l'axe de la poutre résultante. Si vous définissez la position de l'axe par rapport aux paramètres de section de la poutre résultante, la dernière étape consistera à modifier cette section. L'axe de la poutre résultante s'aligne alors automatiquement.
