Расчет ребер с помощью результирующих балок

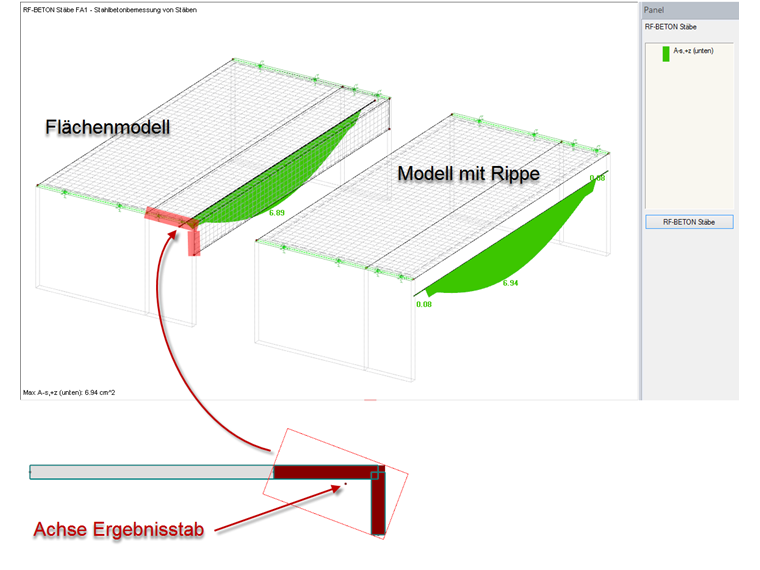

Хотя расчет балок перекрытия обычно выполняется на модели стержня, результирующую балку можно использовать для расчета на модели только с поверхностями.

Результирующая балка интегрирует внутренние силы, действующие вдоль ее оси в определенной области. Эти внутренние силы и сечение, назначенное результирующей балке, используются для расчета. Очень важно провести ось результирующей балки через центр тяжести рассматриваемого сечения, поскольку в данном случае учитываются внутренние силы соответствующего плеча, которые требуется интегрировать.

Если сечение тавра меняется во время моделирования, можно задать положение оси результирующей балки. Если вы задаете положение оси по отношению к параметрам сечения результирующей балки, последним шагом будет изменение сечения. Затем автоматически выравнивается ось результирующей балки.
