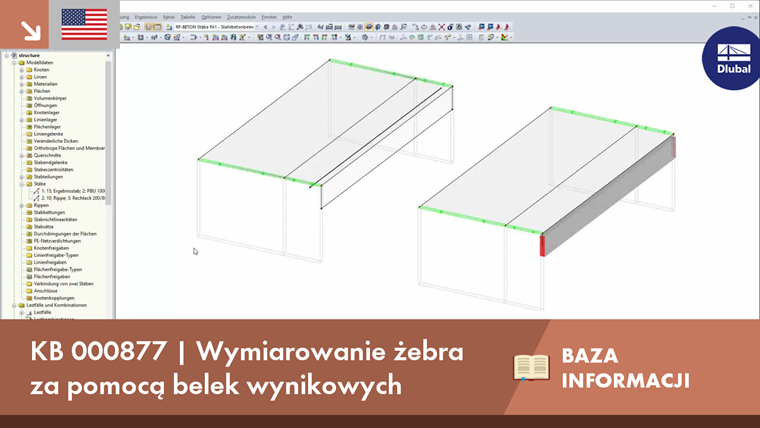

Żebro obliczone za pomocą belek wynikowych

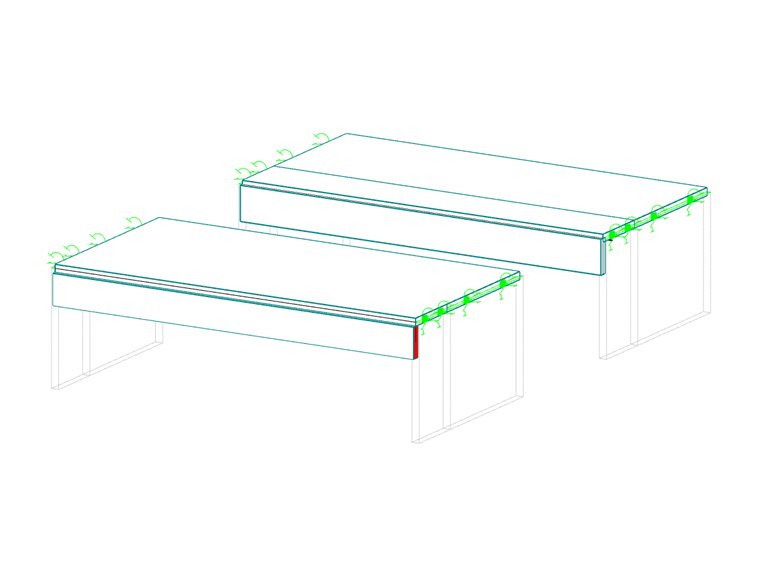

Chociaż obliczenia belek podciągowych są zwykle przeprowadzane na modelu prętowym, belka wynikowa może zostać wykorzystana do przeprowadzenia obliczeń na modelu zawierającym tylko powierzchnie.

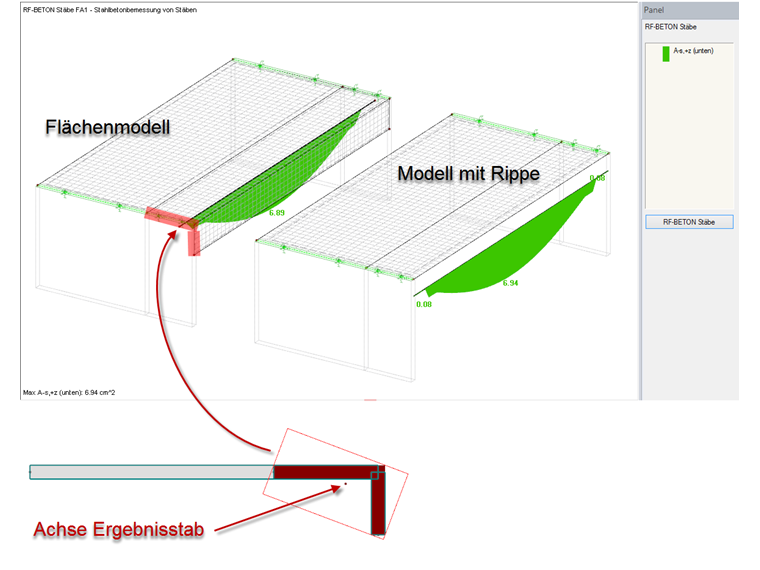

Belka wynikowa integruje siły wewnętrzne działające wzdłuż jej osi w określonym obszarze. Te siły wewnętrzne i przekrój przypisany do belki wynikowej są wykorzystywane do obliczeń. Oś belki wynikowej musi przebiegać przez środek ciężkości rozpatrywanego przekroju, ponieważ uwzględniane są siły wewnętrzne danego ramienia dźwigni, które mają zostać całkowane.

Jeżeli przekrój poprzeczny belki teowej zmienia się podczas modelowania, położenie osi belki wynikowej można sparametryzować. W przypadku zdefiniowania położenia osi w odniesieniu do parametrów przekroju belki wynikowej ostatnim krokiem jest zmiana przekroju. Oś belki wynikowej jest następnie automatycznie dostosowywana.
