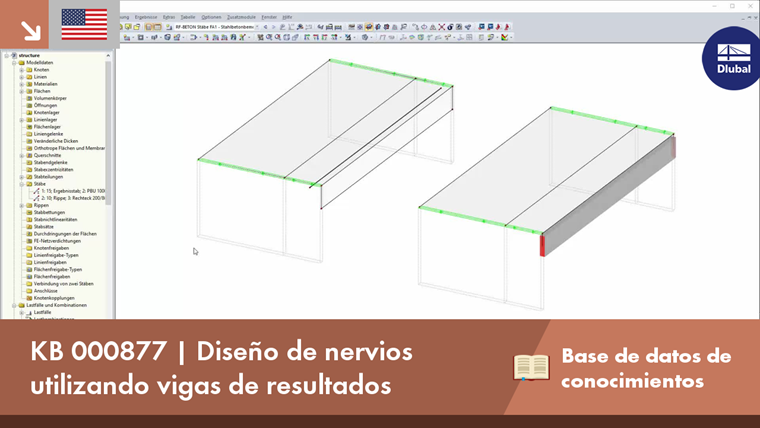

Cálculo de un nervio mediante vigas de resultados

Aunque el cálculo de las vigas montantes abajo se realiza normalmente en un modelo de barra, se puede utilizar una viga de resultados para realizar el cálculo en un modelo con sólo superficies.

La viga de resultados integra los esfuerzos internos que actúan sobre su eje en un área definida. Los esfuerzos internos y la sección asignada a la viga de resultados se utilizan para el cálculo. Es importante pasar el eje de la viga de resultados a través del centro de gravedad de la sección considerada, ya que se están considerando los esfuerzos internos del brazo de palanca respectivo que se va a integrar.

Si la sección de una viga en T varía durante el modelado, se puede parametrizar la ubicación del eje de la viga de resultados. Si define la ubicación del eje en relación con los parámetros de la sección de la viga de resultados, el último paso es cambiar la sección. El eje de la viga de resultados entonces se alinea automáticamente.
