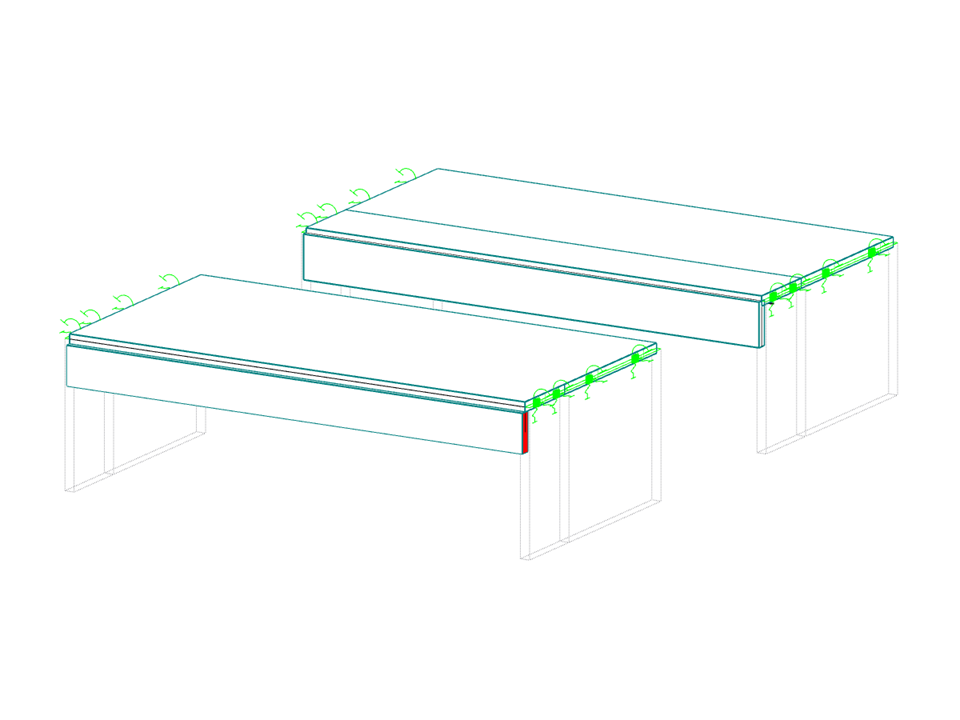

Este modelo se utilizó para explicar cómo diseñar nervios utilizando barras de resultados.
Modelo utilizado en
Nervio de hormigón armado
| Número de nudos | 16 |
| Número de líneas | 20 |
| Número de barras | 2 |
| Número de superficies | 4 |
| Número de casos de carga | 1 |
| Número de combinaciones de resultados | 1 |
| Peso completo | 70.501 t |
| Dimensiones (métricas) | 10,001 x 14,000 x 0,900 m |
| Dimensiones (imperiales) | 32.81 x 45.93 x 2.95 feet |
| Versión del programa | 5.23.02 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
2024-08-01
2024-08-01
Base de datos de conocimientos
Duración: 00:01:11 min
Duración: 01:04:41 min
Duración: 00:55:53 min
Duración: 00:58:31 min
Característica del producto
Duración: 00:00:45 min
Duración: 00:02:00 min
Duración: 01:07:58 min
Duración: 01:09:36 min
Duración: 00:00:51 min
Aunque el cálculo de las vigas montantes abajo se realiza normalmente en un modelo de barra, se puede utilizar una viga de resultados para realizar el cálculo en un modelo con sólo superficies.
El cálculo frente a la fatiga según EN 1992-1-1 se debe realizar para componentes estructurales que están sujetos a grandes carreras de tensión y/o muchos cambios de carga. En este caso, las comprobaciones de cálculo para el hormigón y la armadura se realizan por separado. Hay dos métodos de cálculo alternativos disponibles.
Este artículo describe para usted, utilizando el ejemplo de una placa hecha de hormigón con fibras de acero, qué influye en el uso de diferentes métodos de integración y un número diferente de puntos de integración en el resultado del cálculo.
![Vanos basados en la figura 5.2 de [1]](/es/webimage/039540/3493372/01_Abmessungen_EN.png?mw=512&hash=3cc425f1463bd5981b358d5889e3109e07ae1233)
Para diseñar correctamente una viga de cuelgue o una viga en T en RFEM 6 y usando el complemento Cálculo de hormigón, es esencial determinar los anchos del ala para las barras del nervio. Este artículo describe las opciones de entrada de datos para una viga de dos vanos y el cálculo de las dimensiones del ala según EN 1992-1-1.
En el complemento Cálculo de hormigón para RFEM 6, puede realizar el cálculo frente al fuego de losas y muros de hormigón armado según el método simplificado de las tablas (EN 1992-1-2, sección 5.4.2 y tablas 5.8 y 5.9).
En el complemento Cálculo de hormigón, tiene la opción de definir una armadura de punzonamiento existente orientada verticalmente. Esto se tiene en cuenta entonces en el cálculo de la resistencia a punzonamiento.
¿Tiene secciones de pilares individuales y geometrías de muros con ángulos, y necesita un cálculo de la resistencia a punzonamiento para ellos?
No hay ningún problema. En RFEM 6, puede realizar el cálculo de la resistencia a punzonamiento no solo para secciones rectangulares y circulares, sino también para cualquier forma de sección.
En el complemento Cálculo de hormigón, puede realizar el cálculo simplificado de la resistencia al fuego según EN 1992-1-2 para pilares (capítulo 5.3.2) y vigas (capítulo 5.6).
Las siguientes comprobaciones de diseño están disponibles para el cálculo simplificado de la resistencia al fuego:
- Pilares: Dimensiones mínimas de la sección para secciones rectangulares y circulares según la tabla 5.2a, así como la ecuación 5.7 para el cálculo del tiempo de exposición al fuego
- Vigas: Dimensiones mínimas y distancias entre centros según la tabla 5.5 y la tabla 5.6
Puede determinar los esfuerzos internos para el cálculo de la resistencia al fuego según dos métodos.
- 1 Los esfuerzos internos de la situación de proyecto accidental se incluyen directamente en el cálculo.
- 2 Los esfuerzos internos del cálculo a temperatura normal se reducen mediante el factor Eta,fi (ηfi) y luego se utilizan en el cálculo de la resistencia al fuego.
Además, es posible modificar la distancia entre ejes según la ecuación 5.5.
Me gustaría calcular una viga de hormigón pretensado. ¿Es posible con RFEM?
¿Es posible diseñar una losa de hormigón pretensado en RFEM 6?
¿Es posible utilizar los complementos para RFEM 6 para calcular sólidos de hormigón?
¿Qué productos recomienda para el análisis y dimensionamiento de estructuras de hormigón armado?
En la tabla de los objetos a calcular en el complemento Cálculo de hormigón, los nudos de punzonamiento se muestran en la columna no válidos / desactivados, aunque los he definido como nudos de punzonamiento. ¿Cómo puedo solucionar esto?
¿Cómo puedo generar una carga superficial en barras usando celdas en RFEM 6 o RSTAB 9?
