Na tomto modelu jsme vysvětlili, jak lze žebra posoudit pomocí výsledkových prutů.
Model použitý v

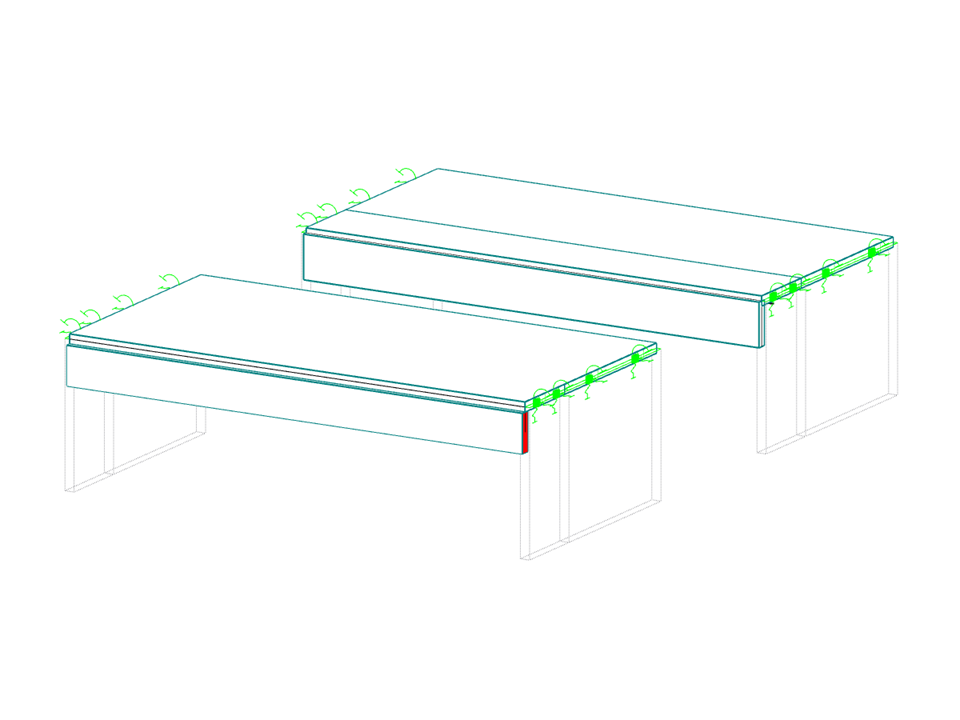

Železobetonové žebro
| Počet uzlů | 16 |
| Počet linií | 20 |
| Počet prutů | 2 |
| Počet ploch | 4 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací výsledků | 1 |
| Celková hmotnost | 70,501 t |
| Rozměry (metrické) | 10,001 x 14,000 x 0,900 m |
| Rozměry (imperiální) | 32.81 x 45.93 x 2.95 feet |
| Verze programu | 5.23.02 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
