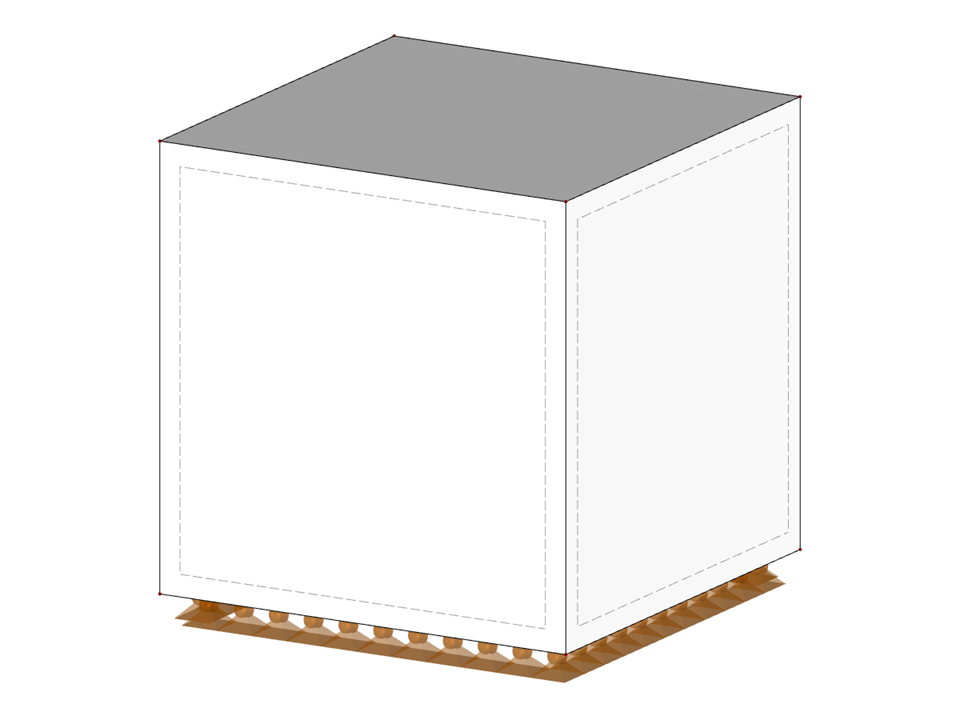

Anhand dieses Modells wurde die Berechnung von Flächen und Volumen mit nichtlinearem Materialeigenschaften erläutert.
Modell verwendet in
Volumenmodell Würfel
| Anzahl Knoten | 8 |
| Anzahl Linien | 12 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 6 |
| Anzahl Volumenkörper | 1 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0.500 t |
| Abmessungen (metrisch) | 1.000 x 1.000 x 1.000 m |
| Abmessungen (imperial) | 3.28 x 3.28 x 3.28 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
