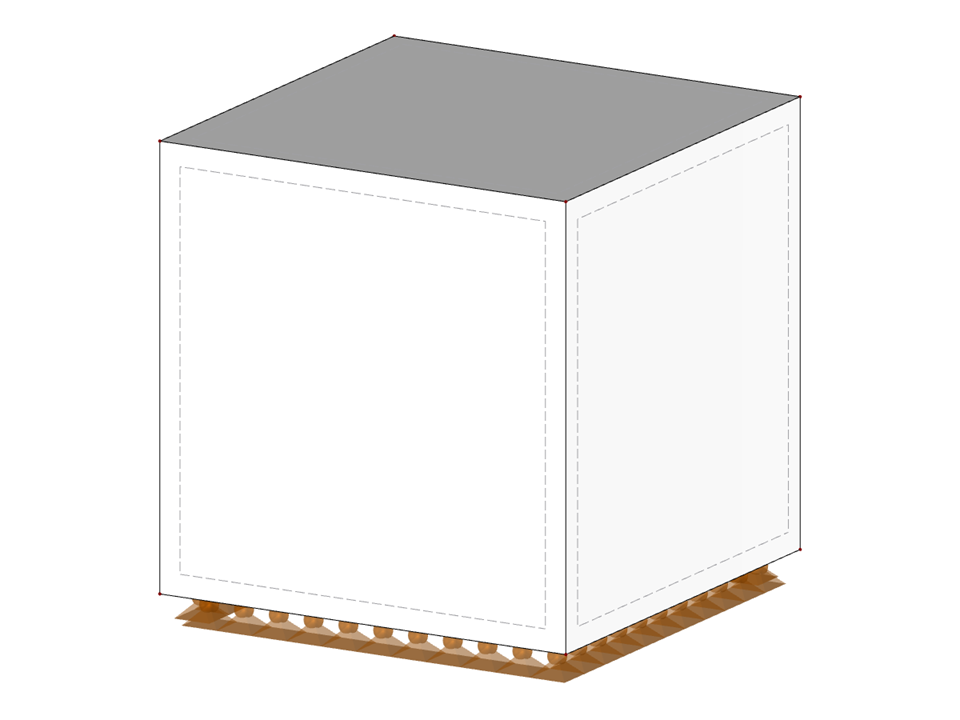

Model bryłowy - sześcian
Liczba węzłów | 8 |
Liczba linii | 12 |
Liczba prętów | 0 |
Liczba powierzchni | 6 |
Ilość brył | 1 |
Ilość przypadków obciążenia | 1 |
Ilość KO | 0 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 0,500 t |
Wymiary (metryczne) | 1,000 x 1,000 x 1,000 m |
Wymiary (imperialne) | 3.28 x 3.28 x 3.28 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
