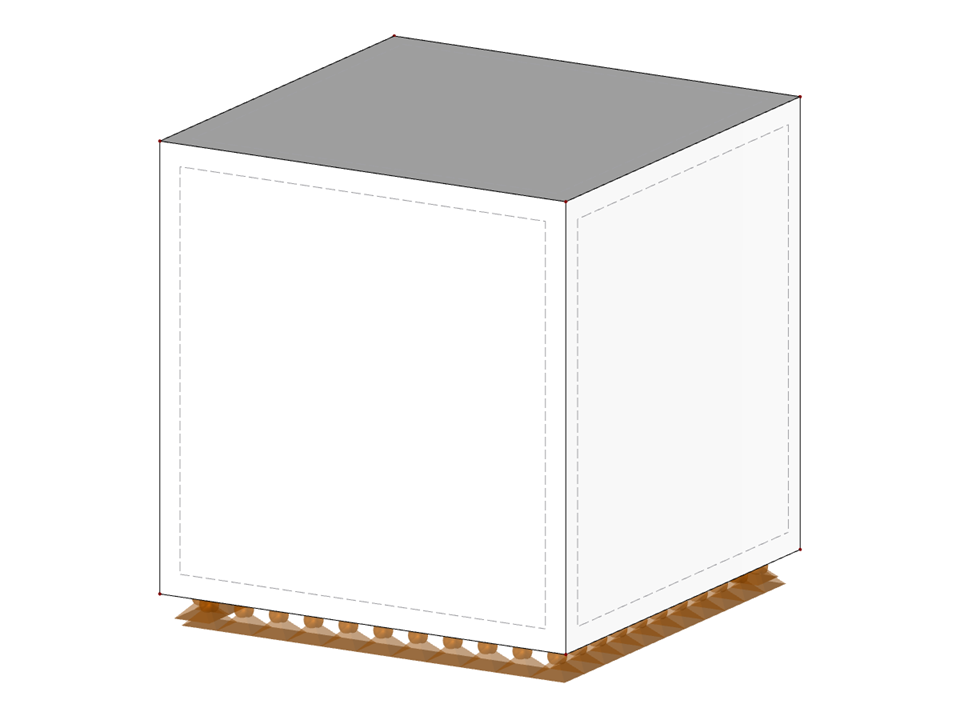

Modello solido - Cubo
Numero di nodi | 8 |
Numero di linee | 12 |
Numero di aste | 0 |
Numero di superfici | 6 |
Numero di solidi | 1 |
Numero di casi di carico | 1 |
Nr. di combinazioni di carico | 0 |
Nr. di combinazioni di risultati | 0 |
Peso totale | 0,500 t |
Dimensioni (metriche) | 1.000 x 1.000 x 1.000 m |
Dimensioni (imperiali) | 3.28 x 3.28 x 3.28 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
