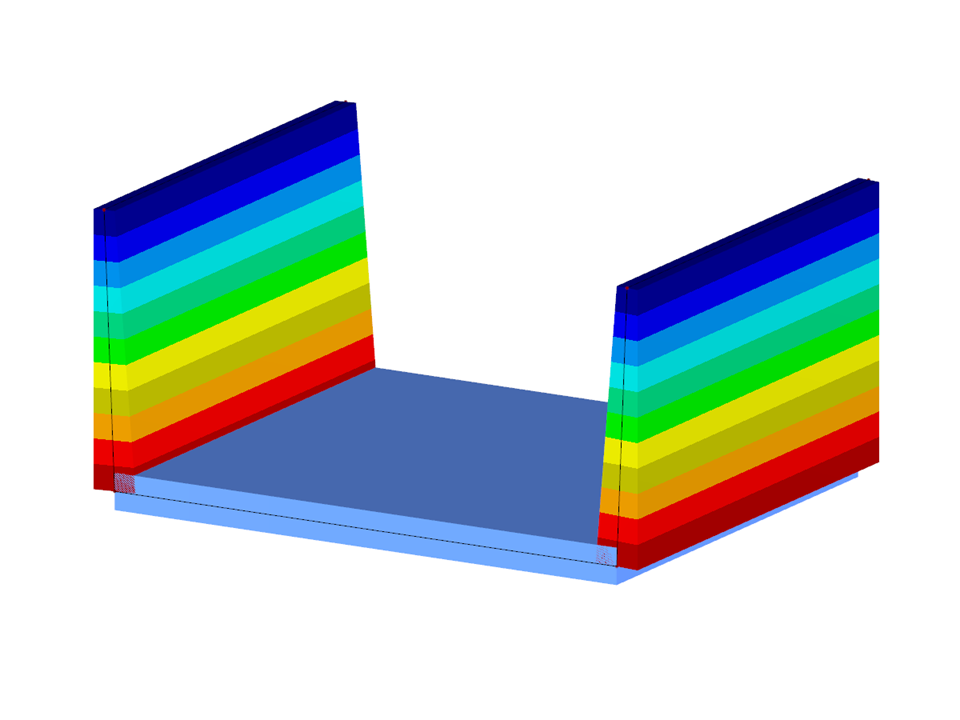

In RFEM 5 lassen sich die veränderlichen Flächendicken wie bei diesem Bauteil grafisch als Farbverlauf anzeigen. Es besteht zudem die Möglichkeit, die Farbskala im Panel benutzerdefiniert anzulegen.
Modell verwendet in
Bauteil mit veränderlichen Flächendicken
| Anzahl Knoten | 8 |
| Anzahl Linien | 10 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 3 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 58,149 t |
| Abmessungen (metrisch) | 6,250 x 3,000 x 5,000 m |
| Abmessungen (imperial) | 20.51 x 9.84 x 16.4 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
