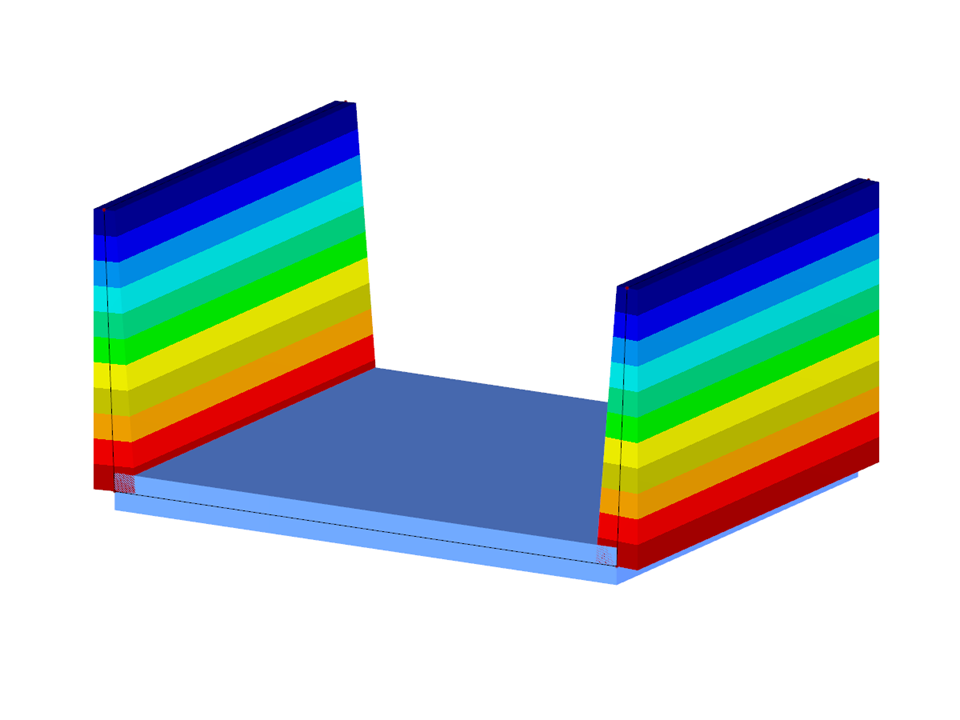

RFEM 5 le permite mostrar los espesores de superficie variables como un gradiente de color, como en este elemento estructural. Además, se dispone de la opción de modificar la escala de colores en el panel.
Modelo utilizado en
Elemento estructural con espesores de superficie variables
| Número de nudos | 8 |
| Número de líneas | 10 |
| Número de barras | 0 |
| Número de superficies | 3 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 58,149 t |
| Dimensiones (métricas) | 6,250 x 3,000 x 5,000 m |
| Dimensiones (imperiales) | 20.51 x 9.84 x 16.4 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
