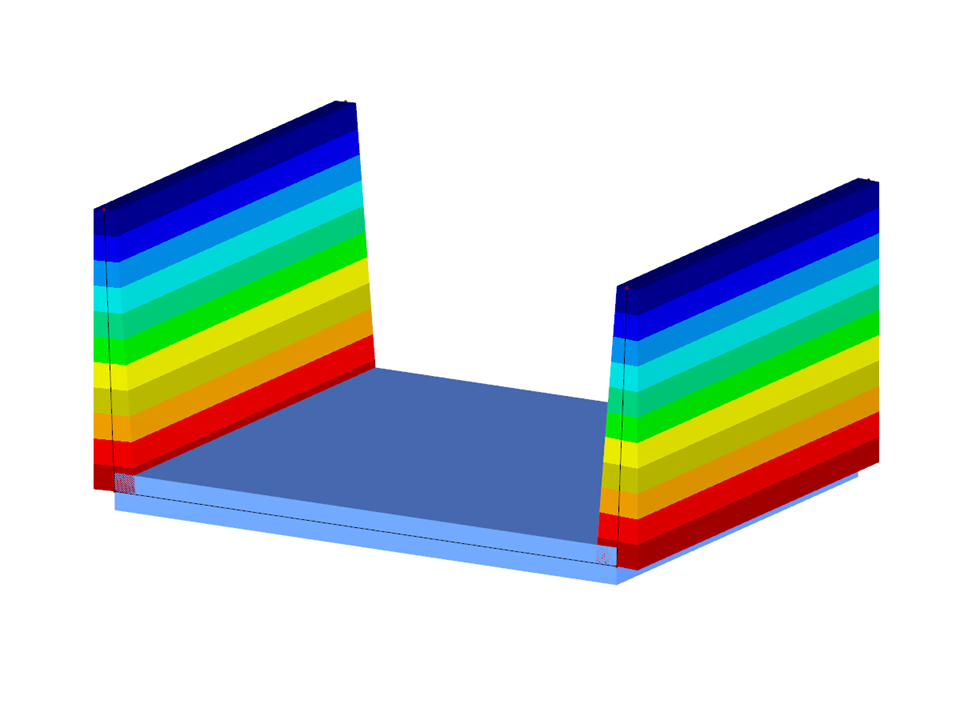

V programu RFEM 5 lze proměnné tloušťky ploch graficky zobrazit pomocí barevného přechodu jako v tomto modelu. V panelu lze vytvořit i uživatelsky definovanou stupnici barev.
Díl s proměnnou tloušťkou plochy
| Počet uzlů | 8 |
| Počet linií | 10 |
| Počet prutů | 0 |
| Počet ploch | 3 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 58,149 t |
| Rozměry (metrické) | 6,250 x 3,000 x 5,000 m |
| Rozměry (imperiální) | 20.51 x 9.84 x 16.4 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
