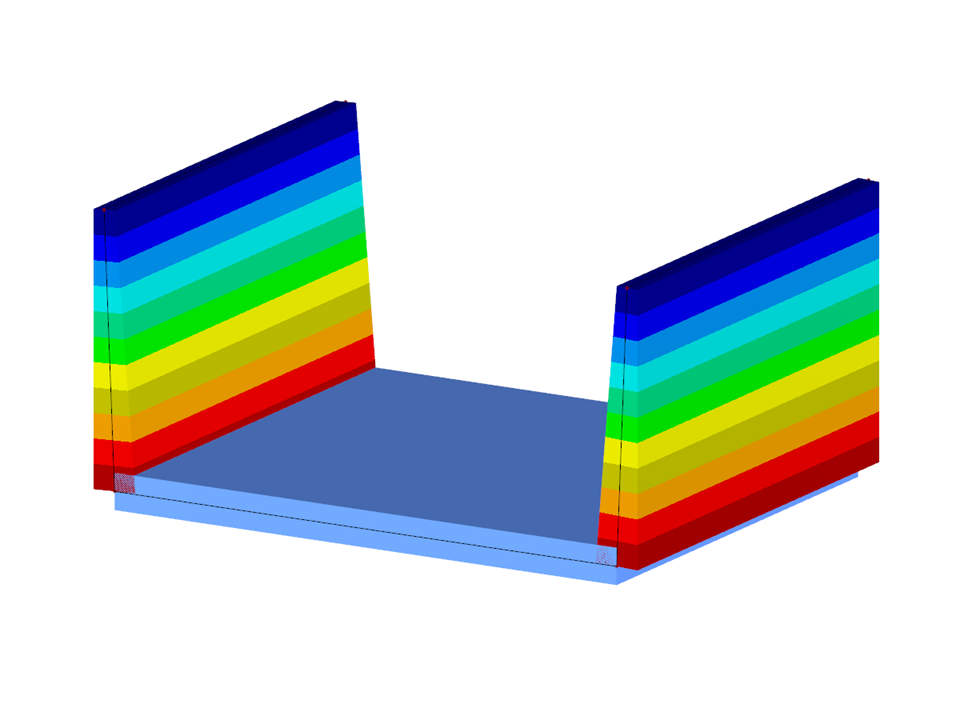

RFEM 5 consente di visualizzare gli spessori variabili delle superfici come gradiente di colore, come in questo elemento strutturale. Inoltre, hai la possibilità di modificare la scala dei colori nel pannello.
Modello utilizzato in
Elemento strutturale con spessori di superficie variabili
| Numero di nodi | 8 |
| Numero di linee | 10 |
| Numero di aste | 0 |
| Numero di superfici | 3 |
| Numero di solidi | 0 |
| Numero di casi di carico | 0 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 58,149 t |
| Dimensioni (metriche) | 6,250 x 3,000 x 5,000 m |
| Dimensioni (imperiali) | 20.51 x 9.84 x 16.4 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
