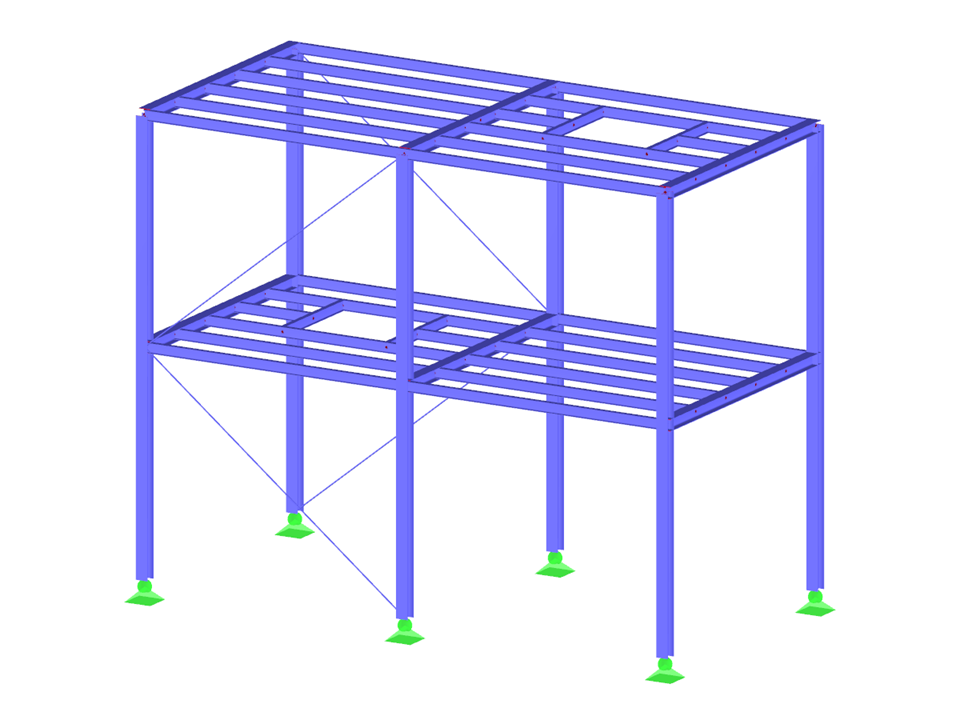

Stahlgebäude
Anzahl Knoten | 55 |
Anzahl Stäbe | 89 |
Anzahl Lastfälle | 2 |
Gesamtgewicht | 6.362 t |
Abmessungen (metrisch) | 10.500 x 5.500 x 8.250 m |
Abmessungen (imperial) | 34.45 x 18.04 x 27.07 feet |
Programmversion | 8.13.01 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
![Aktivierung der Schweißnahtbemessung in RF-/STAHL EC3](/de/webimage/010282/3040055/1_Schweißnahtbemessung_aktivieren.png?mw=512&hash=a7f55ceb6e961a339ca78747d70c372ed96730dc)
Das Zusatzmodul RF-/STAHL EC3 kann den Nachweis der Halskehlnähte für alle parametrischen, geschweißten Querschnitte der Querschnittsbibliothek führen. Hierzu muss die Option in den Detaileinstellungen des Moduls aktiviert werden. Alternativ kann auch ein Flächenmodell zur Bemessung genutzt werden.
![System und Last](/de/webimage/008668/1855178/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
Die Bemessung kaltgewalzter Stahlerzeugnisse ist in EN 1993-1-3 geregelt. Typische Formen kaltgeformter Querschnitte sind U-, C-, Z-, Hut- oder Sigma-Profile. Sie werden aus dünnwandigem Blech durch Rollprofilier- oder Kantverfahren erzeugt. Beim Nachweis für die Grenzzustände der Tragfähigkeit ist auch sicherzustellen, dass örtliche Lasteinleitungen nicht zu einem Zusammendrücken, Stegkrüppeln oder örtlichem Beulen im Steg der Profile führen. Diese Effekte können sowohl durch örtliche Lasteinleitungen durch den Flansch in den Steg als auch durch Auflagerkräfte an den gelagerten Punkten hervorgerufen werden. Abschnitt 6.1.7 der EN 1993-1-3 regelt im Detail, wie die Beanspruchbarkeit des Steges Rw,Rd unter örtlicher Lasteinleitung zu ermitteln ist.
![System und Belastung (Abmessungen in mm, Kraft in kN)](/de/webimage/008649/1720078/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
Der Tragfähigkeitsnachweis für kaltgeformte Profile nach EN 1993-1-3 und EN 1993-1-5 kann mit der Modulerweiterung RF-/STAHL Kaltgeformte Profile geführt werden. Neben den kaltgeformten Profilen aus der Querschnittsdatenbank können auch allgemeine Profile aus DUENQ nachgewiesen werden.
![KB 001883 | Plate Girder Design According to AISC 360-22 in RFEM 6](/de/webimage/051561/3980997/im1.png?mw=512&hash=b8237709c4f30213fac51d86d32a42bddde72f03)
Der Einsatz von Vollwandträgern ist oft eine wirtschaftliche Entscheidung beim Bau mit großen Spannweiten. Vollwandträger aus Stahl mit I-Profil haben typischerweise einen hohen Steg, sodass die Schubtragfähigkeit sowie der Abstand zwischen den Flanschen möglichst groß ist, aber einen dünnen Steg, um das Eigengewicht zu verringern. Aufgrund des großen Höhe-Dicke-Verhältnisses (h/tw können Quersteifen erforderlich sein, um den schlanken Steg auszusteifen.
![Add-on "Stahlanschlüsse für RFEM 6" | Komponentenbibliothek](/de/webimage/043097/3898884/steel_joints_components.png?mw=512&hash=e4f835906155863fc7019d5043b22e553dc766f9)
- Zahlreiche Komponententypen wie Fuß- und Stirnplatten, Stegwinkel, Fahnenbleche, Knotenbleche, Steifen, Vouten oder Rippen zur einfachen Eingabe typischer Verbindungssituationen
- Universell einsetzbare Basiskomponenten (z. B. Platten, Schweißnähte, Schrauben, Hilfsebenen) für die Modellierung komplexer Verbindungssituationen
- Grafische Darstellung der Verbindungsgeometrie mit dynamischer Aktualisierung während der Eingabe
- Große Auswahl an Querschnittsformen: I-Profile, U-Profile, Winkel, T-Profile, Hohlprofile, zusammengesetzte Querschnitte und dünnwandige Profile
- Bibliothek im Dlubal Center mit einer Vielzahl programmseitiger Musteranschlüsse einschließlich benutzerdefinierter Vorlagen
- Automatische Anpassung der Verbindungsgeometrie – auch bei nachträglicher Bearbeitung der Bauteile – aufgrund der relativen Anordnung der Komponenten zueinander
![Feature 002820 | Plastische Grenzdehnung für Schweißnähte](/de/webimage/050344/3881226/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
In der Tragfähigkeitskonfiguration für die Stahlanschlussbemessung haben Sie die Möglichkeit, die plastische Grenzdehnung für Schweißnähte zu modifizieren.
![Komponente "Fußplatte"](/de/webimage/050345/3881657/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Mit der Komponente "Fußplatte" bemessen Sie Fußplattenanschlüsse mit einbetonierten Ankern. Dabei werden Platten, Schweißnähte, Verankerung und Stahl-Beton-Interaktion analysiert.
![Feature 002807 | 3D-Darstellung der FSM-Ergebnisse](/de/webimage/049281/3822101/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) als 3D-Grafik ausgeben lassen.
