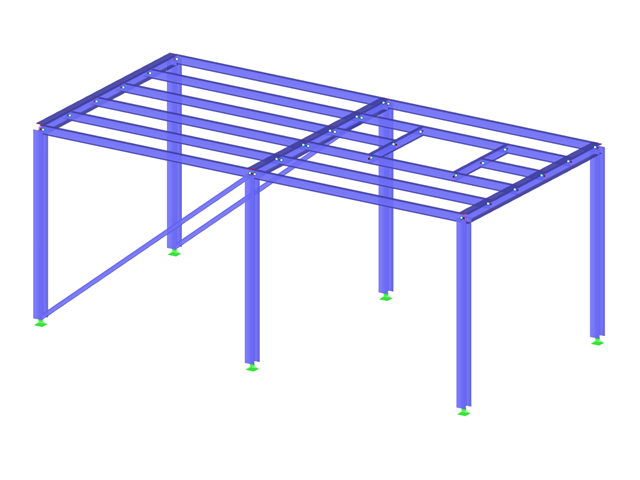

Ocelová konstrukce
Počet uzlů | 55 |
Počet prutů | 89 |
Počet zatěžovacích stavů | 2 |
Celková hmotnost | 6,362 t |
Rozměry (metrické) | 10,500 x 5,500 x 8,250 m |
Rozměry (imperiální) | 34.45 x 18.04 x 27.07 feet |
Verze programu | 8.13.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
![Aktivace posouzení svaru v modulu RF-/STEEL EC3](/cs/webimage/010282/3053926/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
Přídavný modul RF-/STEEL EC3 umožňuje provádět posouzení koutových svarů pro všechny parametrické svařované průřezy z databáze průřezů. Nutné je pouze aktivovat tuto možnost v nastavení detailů modulu. Alternativně lze pro posouzení použít také plošný model.
![System und Last](/cs/webimage/008668/2669403/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
Posouzení ocelových prvků válcovaných za studena se řídí normou EN 1993-1-3. Typickými tvary průřezů tvarovaných za studena jsou průřezy U, C, Z, kloboukové průřezy nebo Sigma profily. Vyrábějí se z tenkostěnných plechů válcováním nebo lisováním. Při posouzení na mezní stav únosnosti je třeba zajistit, aby vlivem lokálních příčných sil nedocházelo k drcení, borcení nebo vyboulení stojiny průřezů. Tyto efekty mohou nastat nejen vlivem lokálních příčných sil přenášených z pásnice do stojiny, ale i vlivem podporových reakcí v podepřených bodech. Norma EN 1993-1-3 v článku 6.1.7 podrobně upravuje, jak se má stanovit lokální příčná únosnost stojiny Rw,Rd.
![Konstrukce a zatížení (rozměry v mm, síla v kN)](/cs/webimage/008649/1824345/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
Profily tvarované za studena lze posoudit na mezní stav únosnosti podle EN 1993-1-3 a EN 1993-1-5 pomocí rozšíření RF-/STEEL Cold-Formed Sections. Posuzovat lze kromě za studena tvarovaných profilů z databáze průřezů také obecné průřezy z programu SHAPE-THIN.
![KB 001875 | Posouzení momentových rámových prutů podle AISC 341-22 v programu RFEM 6](/cs/webimage/047794/3736755/im01.jpg?mw=512&hash=33697d419a0e8a96b738e8e2e97fae057743a108)
V addonu Posouzení ocelových konstrukcí v programu RFEM 6 jsou k dispozici tři typy momentových rámů (běžné, dočasné a speciální). Výsledek seizmického posouzení podle AISC 341-22 je rozdělen do dvou částí: požadavky na pruty a požadavky na spoje.
![Funkce 002820 | Mezní plastické přetvoření pro svary](/cs/webimage/050344/3881226/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
V konfiguraci mezního stavu únosnosti pro posouzení ocelových přípojů máte možnost upravit mezní plastické přetvoření pro svary.
![Komponenta "Patní deska"](/cs/webimage/050345/3881657/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Komponenta "Patní deska" Vám umožňuje posuzovat přípoje patních desek se zabetonovanými kotvami. Přitom se analyzují desky, svary, ukotvení a interakce ocel-beton.
![Funkce 002807 | 3D zobrazení výsledků FSM](/cs/webimage/049281/3861162/2024-05-01_10-32-55.png?mw=512&hash=2377d291bc20ac3d78d617b50c131614e99ac6f7)
V dialogu „Upravit průřez“ si můžete nechat zobrazit tvary vybočení stanovené metodou konečných pásů (FSM) jako 3D znázornění.
![Posouzení ocelové konstrukce | Přehled návrhu systémů odolávajících seizmickým silám](/cs/webimage/048507/3803346/seismic_steel.png?mw=512&hash=1c18a83f050e74601a7300444a0d77a0246a0e02)
- Posouzení pěti typů seizmicky odolných systémů (SFRS) zahrnuje speciální momentový rám (SMF), mezilehlý momentový rám (IMF), obyčejný momentový rám (OMF), obyčejný koncentricky ztužený rám (OCBF) a speciální koncentricky vyztužený rám (SCBF )
- Kontrola duktility poměrů šířky k tloušťce stojin a pásnic
- Výpočet požadované pevnosti a tuhosti pro stabilitní ztužení nosníků
- Výpočet maximální vzdálenosti pro stabilitní ztužení nosníků
- Výpočet požadované pevnosti v místech kloubů pro stabilitní ztužení nosníků
- Výpočet požadované pevnosti sloupu s možností zanedbat všechny ohybové momenty, smyk a kroucení pro mezní stav navýšení pevnosti
- Posouzení štíhlostních poměrů sloupů a ztužení
